反走样

上一篇我们详细探讨了走样现象出现的原因，简单来说就是图像边缘等包含大量高频信息的区域，由于采样率不足导致被错误重建。

由此，我们想到两种反走样的思路：

既然高频信号会导致走样，那我们可以在采样之前对信号进行低通滤波，把高频信息过滤掉——具体到图像上就是把边缘模糊化，然后再进行采样。这种方式称为前滤波（Pre-Filtering）。

另一种思路是：不在采样前处理，而是在采样之后用低通滤波器对这些离散的、有锯齿的采样点进行重构，恢复出平滑的视觉效果。这种方式称为后滤波（Post-Filtering）。

下面逐一介绍。

前滤波

前滤波是最符合信号处理理论的反走样方法——先低通滤波，再采样。但它在工程实现上非常困难。

原因在于，我们根本拿不到”连续的图像”。

渲染管线中，我们手里只有：

三角形顶点数据
纹理贴图
Shader 代码
光照方程

最终的像素颜色是由这些要素综合决定的一个极其复杂的连续函数。对它做低通滤波，意味着要在一个区域内对像素颜色做卷积积分——这个积分在实时渲染中几乎无法精确计算。

代表方法：Mipmapping（纹理预滤波）

Mipmapping

这是图形学里最接近”纯正前滤波”的技术。在游戏运行之前，显卡就把高清纹理预先生成一系列由大到小、逐级模糊的图片（称为 Mipmap 链）。当 3D 物体离镜头很远、在屏幕上只占几个像素时，显卡直接采样已经变模糊的小尺寸 Mipmap，从源头上避免了高频细节导致的闪烁和锯齿。

但 Mipmapping 只能解决纹理的走样问题。对于几何体边缘、动态光影等随视角实时变化的内容，无法预计算，而实时做精确的连续积分在性能上不可行。因此，完美的前滤波在工程上几乎是一条死路，绝大多数实时反走样方案走的都是后滤波路线。

后滤波

后滤波反走样技术主要分为三个流派：

空间多采样（Spatial Multi-Sampling）：在光栅化阶段，通过在单个像素内放置多个子采样点来获取更多的几何/颜色信息，再进行降采样重构。代表方法：SSAA、MSAA。
后期图像滤波（Post-Process Image Filtering）：在 3D 渲染完成后，直接在 2D 颜色缓冲上做边缘检测和颜色混合。代表方法：FXAA、SMAA。
时域复用 / AI 重建（Temporal & AI）：将反走样扩展到时间轴，复用历史帧数据或用神经网络进行细节重建。代表方法：TAA、DLSS / FSR / XeSS。

这里我们重点介绍 SSAA 和 MSAA，它们是理解反走样原理的基础。

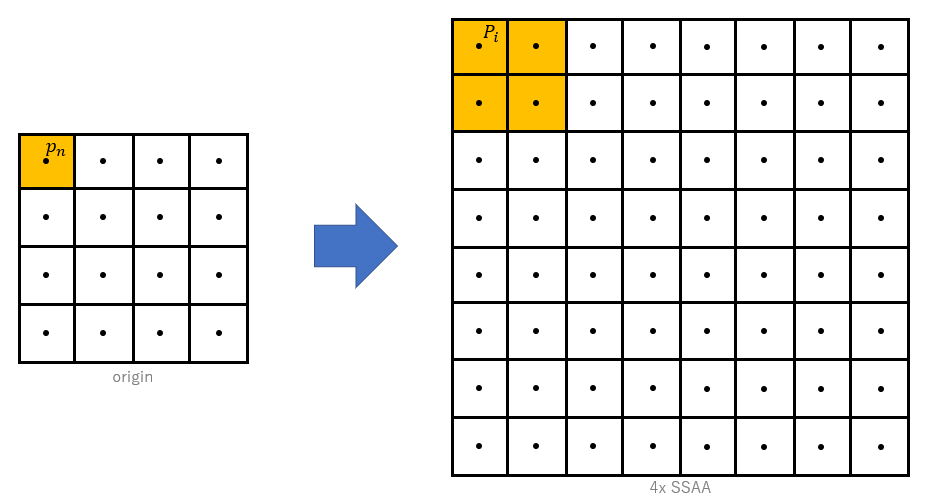

SSAA（Super-Sampling Anti-Aliasing，超级采样反走样）

SSAA 的思路非常直接：既然走样是采样率不足导致的，那我们就用更高的分辨率来采样。

具体做法是：将每个像素再细分成的子像素，对每个子像素独立进行颜色计算。然后，把个子像素的颜色取平均值，降采样回原始分辨率——这一步本质上就是低通滤波。

SSAA 的效果是最好的，但代价也最大：的 SSAA 意味着颜色计算量变为原来的 16 倍，对性能的消耗非常恐怖。

MSAA（Multi-Sample Anti-Aliasing，多重采样反走样）

MSAA 是对 SSAA 的性能优化，核心思想是：在几何覆盖层面过采样，但在颜色计算层面不过采样。

具体步骤如下：

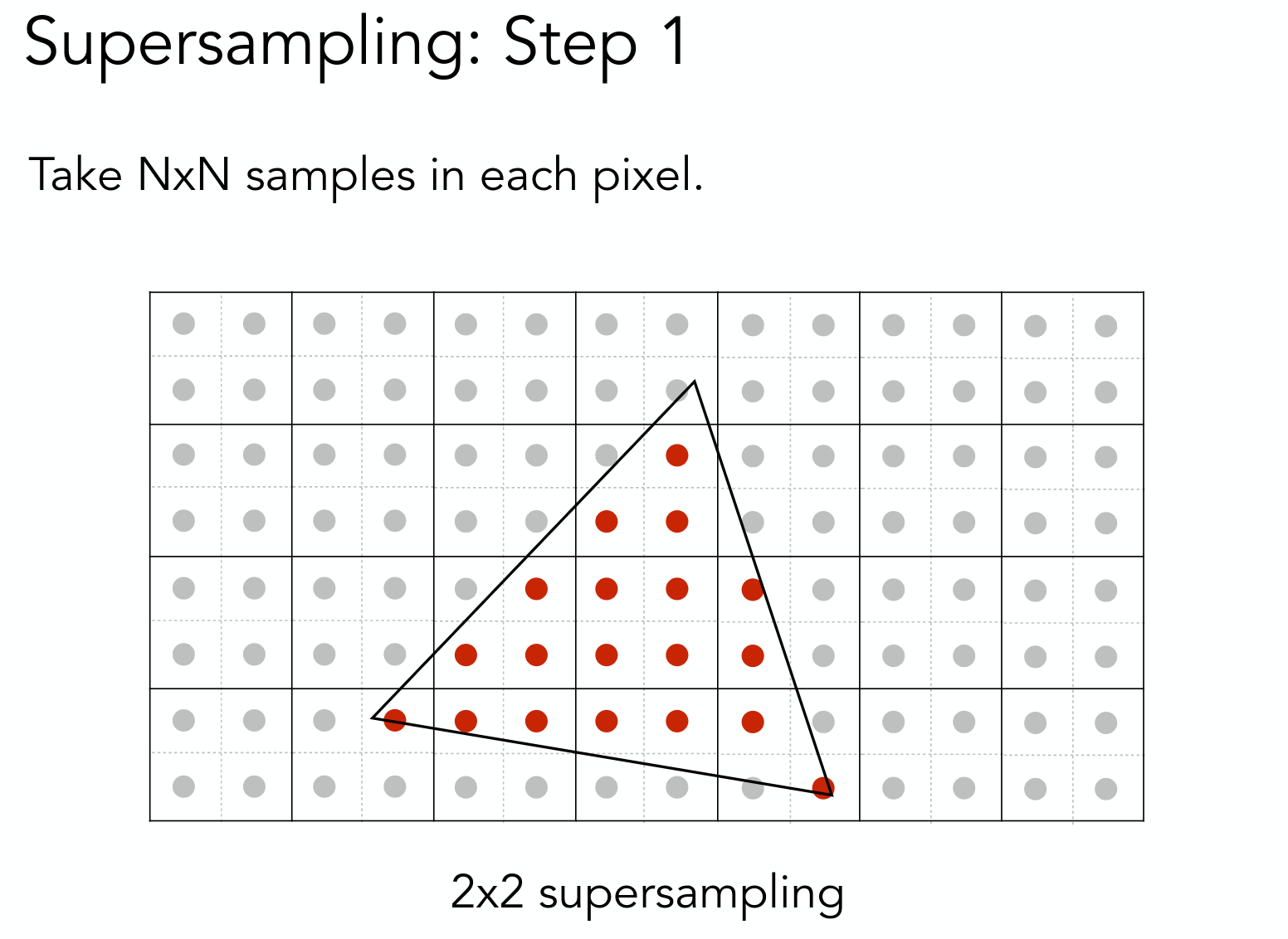

第 1 步： 对每个像素进行的过采样，放置 4 个子采样点。

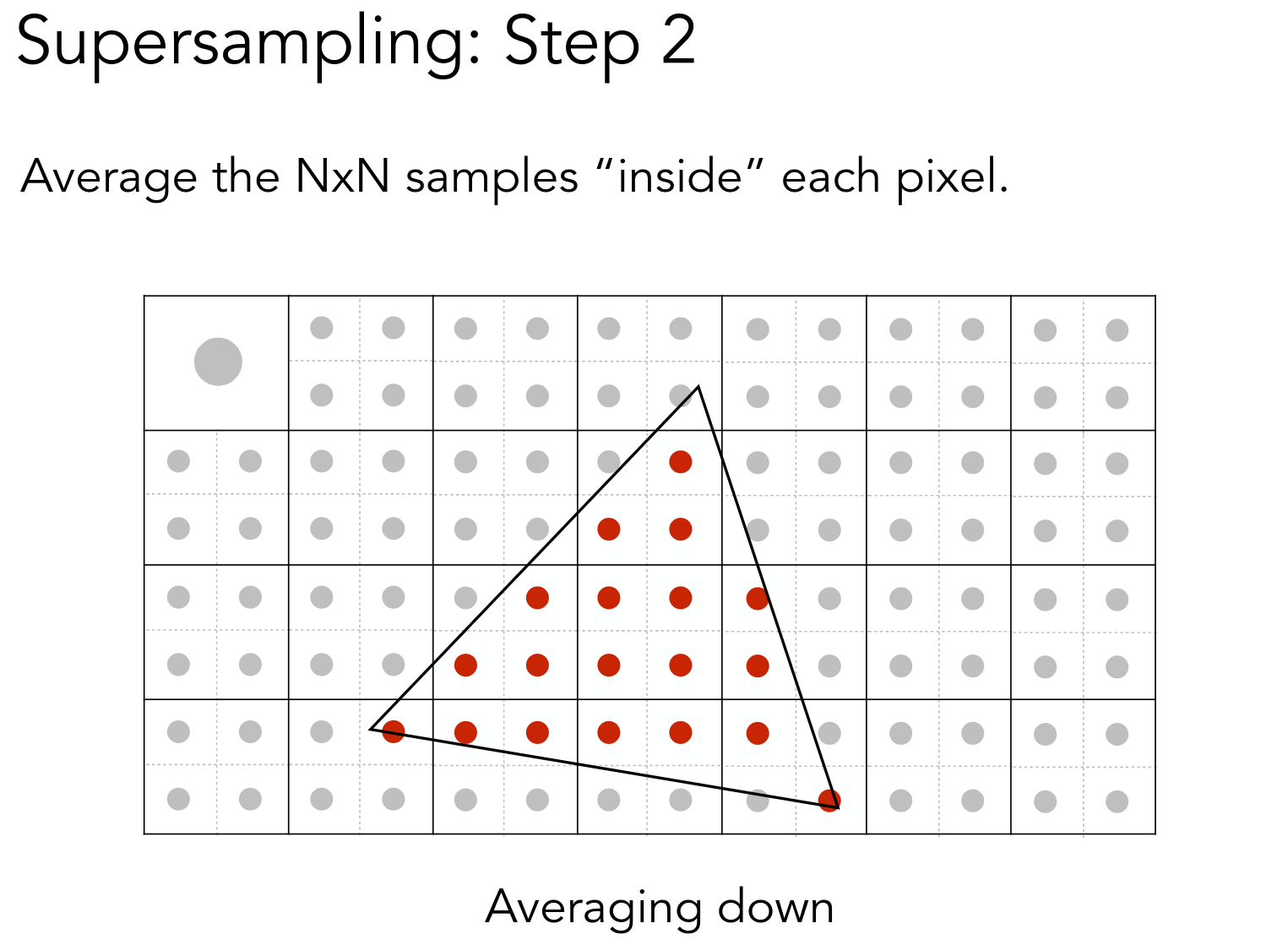

第 2 步： 判断每个子采样点是否被三角形覆盖。

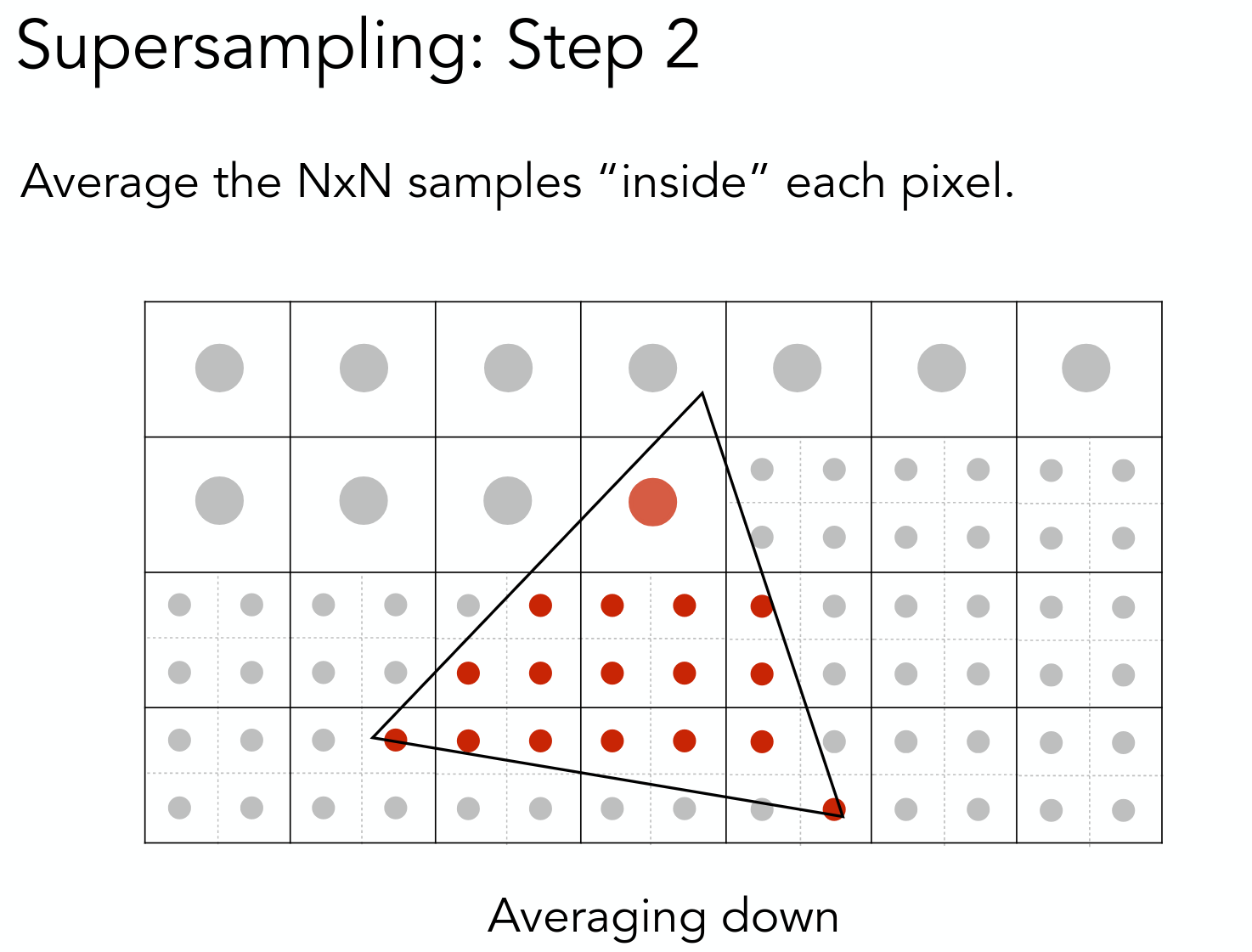

第 3 步： 标记出位于三角形内部的子采样点。

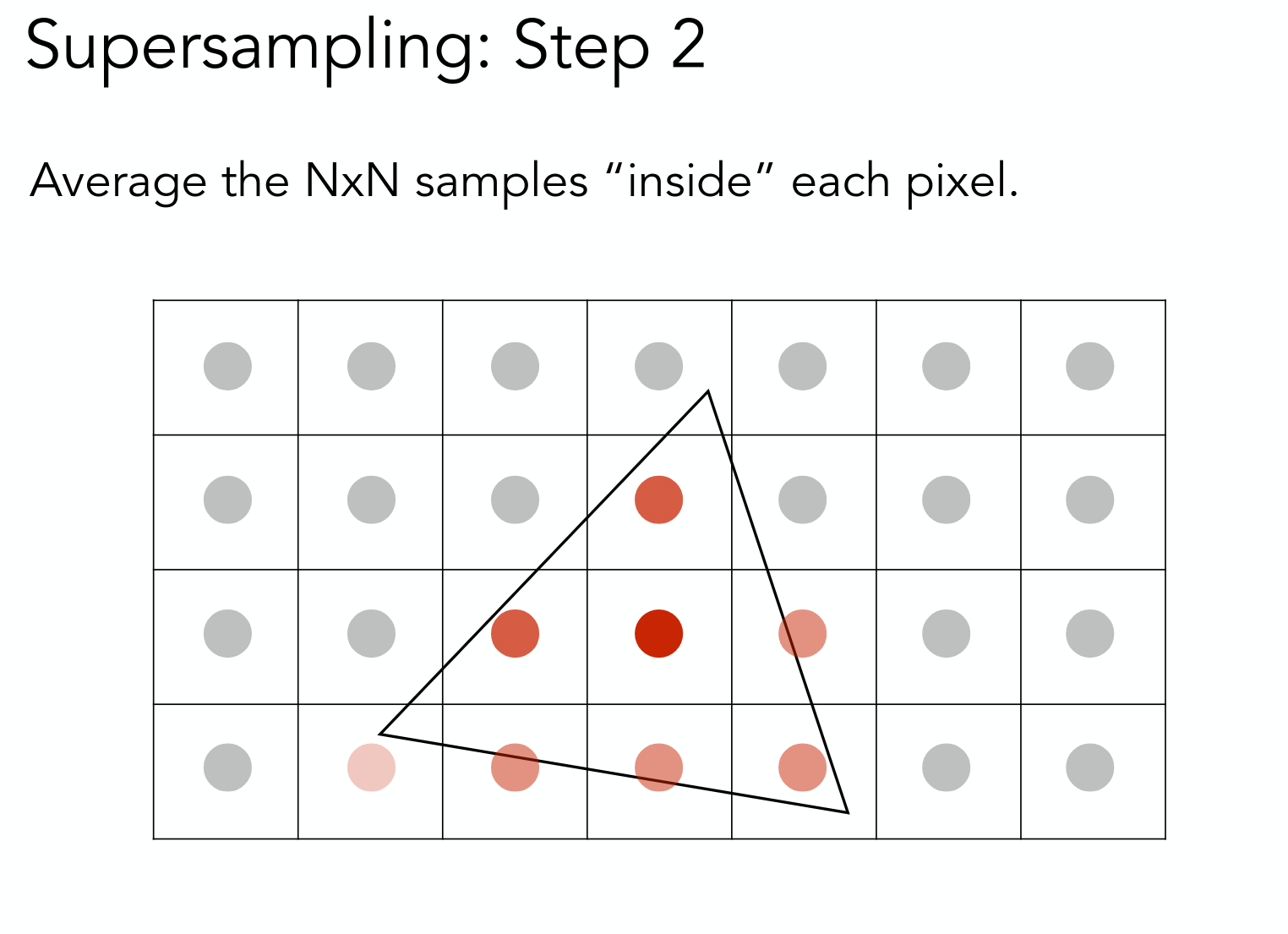

第 4 步： 对覆盖到的子采样点进行颜色平均，根据覆盖率绘制不同的像素颜色。

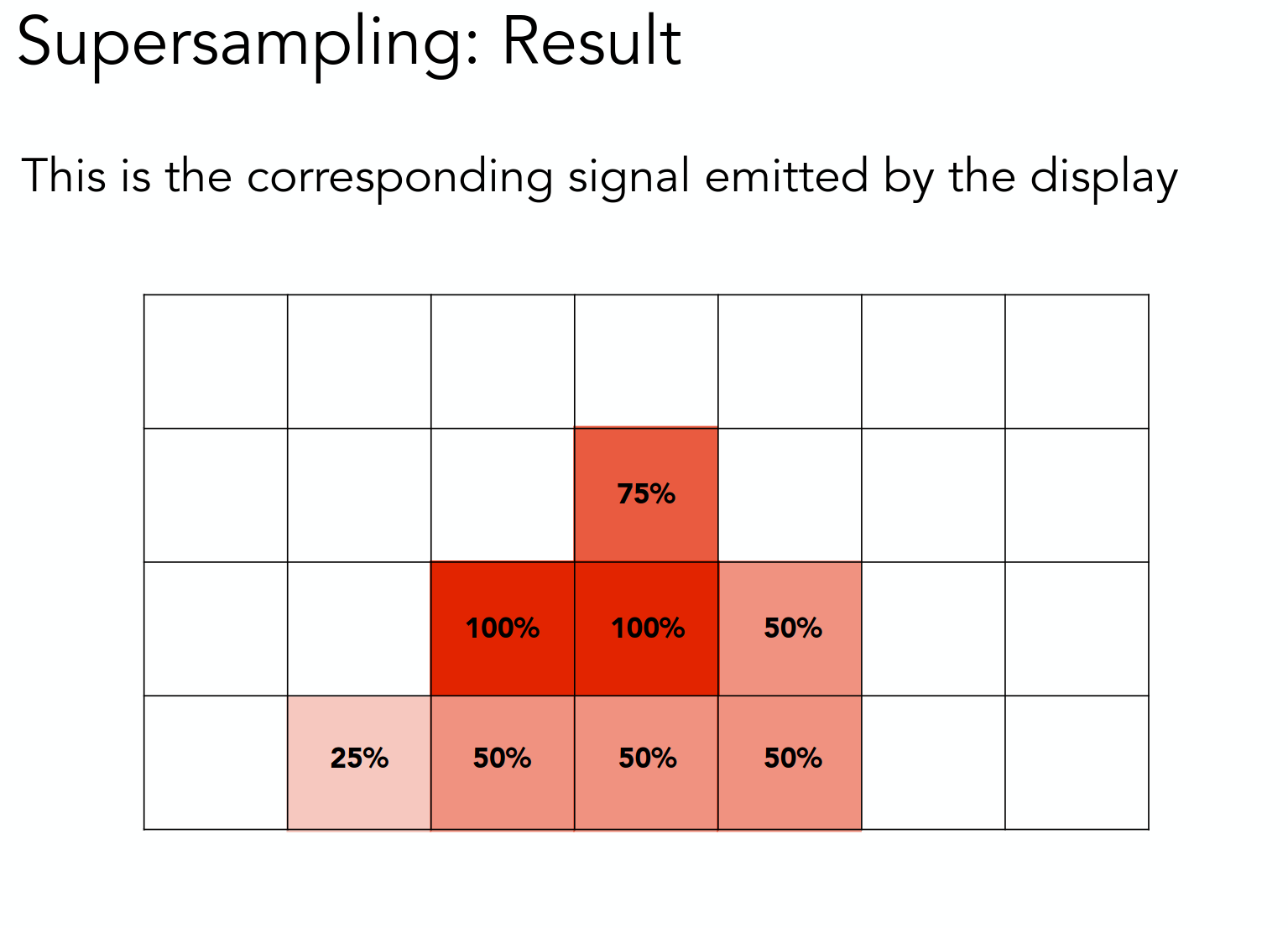

第 5 步： 得到最终的反走样结果。

SSAA 与 MSAA 的本质区别

两者的关键差异在于颜色计算的方式，我们通过一个具体例子来说明。

假设一个像素被细分为的 4 个子采样点：

+---+---+
| 1 | 2 |
+---+---+
| 3 | 4 |
+---+---+

其中点 1、2 位于黑色区域，点 3、4 位于白色区域。

SSAA 会对这 4 个子采样点逐个进行完整的颜色计算。1 和 2 算出来是黑色，3 和 4 算出来是白色，最后降采样取平均：

$黑黑白白灰色$

这个像素最终呈现灰色，正确地反映了几何边缘的半透明过渡。

MSAA 的做法不同：它只记录”哪些子采样点被三角形覆盖了”，颜色计算只做一次（通常取像素中心点）。假设取到的代表颜色是黑色，那么：

$黑黑黑黑黑色$

MSAA 默认所有被覆盖的子采样点颜色相同，实际上只对几何覆盖信息做了过采样，而没有对颜色做过采样。

这也解释了 MSAA 的局限性：它在几何边缘上效果不错，但对于纹理内部的细节变化、Shader 产生的高频效果等不涉及几何边缘的走样，MSAA 是无力处理的。因此现代引擎中 MSAA 经常需要配合其他技术一起使用。

对比总结

反走样的本质是用”模糊”换”平滑”

前滤波在采样前模糊，理论最优但工程上几乎不可行，Mipmapping 是其唯一成功的规模化应用。
后滤波在采样后重构，是实时渲染的主流方案：
- SSAA：效果最好、性能最差，是理解反走样的理论基准。
- MSAA：在几何层面过采样，是性价比最高的硬件反走样方案。
- FXAA / SMAA：在 2D 图像层面做边缘平滑，速度快但可能损失细节。
- TAA / DLSS / FSR：利用时域信息和 AI 进一步突破画质瓶颈，是当前的主流方向。
