纹理映射与重心坐标公式

2026年05月30日 2.1k 字大概 8 分钟

上一篇文章我们介绍了着色和基础着色模型。通过 Blinn-Phong 光照模型，我们可以使物体产生明暗层次、高光和立体感，但它还无法赋予物体真实的表面细节——比如木纹、砖墙、地球的大陆与海洋。

这篇文章将介绍纹理映射（Texture Mapping）以及支撑它的核心数学工具——重心坐标（Barycentric Coordinates）。

纹理映射

假设我们想渲染一个地球模型。我们已经生成了一个球体网格，也引入了光照模型，但渲染出的球体表面只是一颗带有光照效果的”石膏球”——没有大陆的形状、没有海洋的蓝色。

该怎么办？我们手上有一张世界地图（二维图片）。如果能将这张地图”贴”到球体表面，不就能渲染出地球的表面细节了吗？

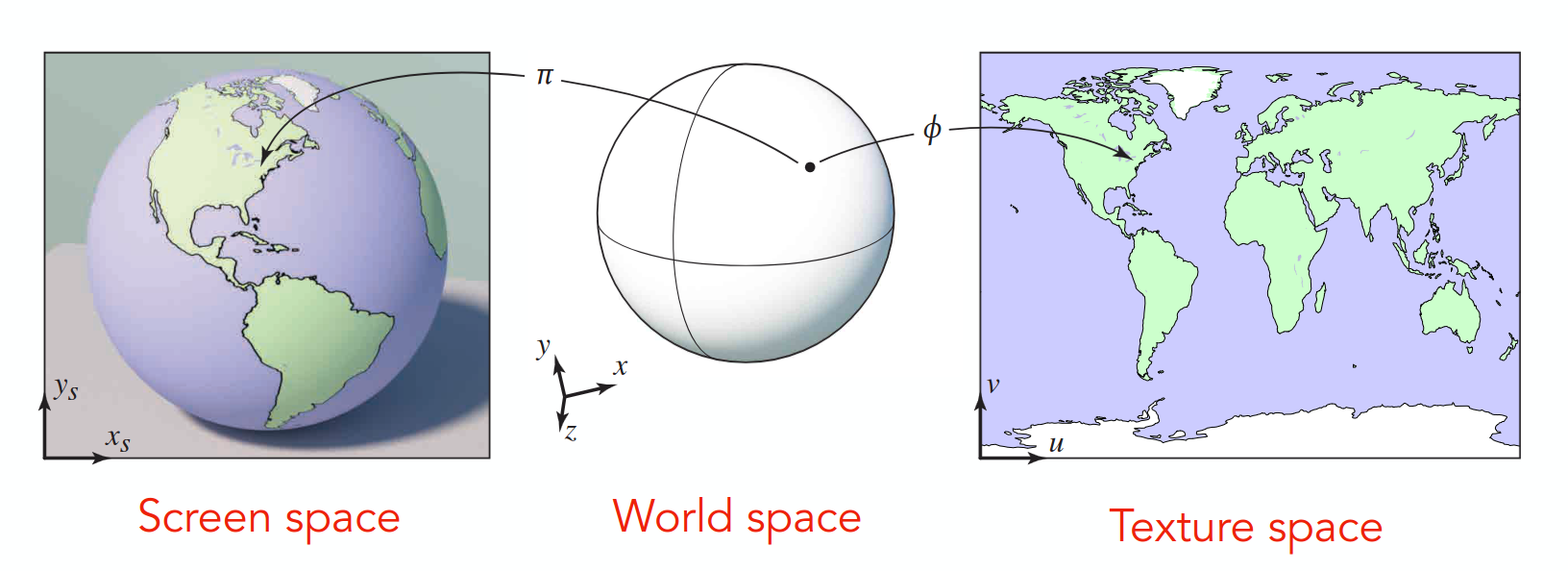

在图形学中，这种方法就叫做纹理映射（Texture Mapping），这张世界地图就是纹理贴图（Texture Map）。我们要解决的核心问题是：如何建立纹理上的每个点与模型表面每个点的对应关系，使纹理完整、准确地呈现在模型上。

为了实现这种映射，图形学引入了 UV 坐标。

UV 坐标

UV 坐标是用于将二维纹理图像映射到三维模型表面的二维坐标系统。因为 3D 空间已经占用了 X、Y、Z 轴，所以使用字母 U 和 V 来表示纹理贴图上的水平和垂直坐标轴。

核心概念：

U 和 V：U 代表图像的水平方向（相当于 X 轴），V 代表图像的竖直方向（相当于 Y 轴）。通过 UV 坐标，可以定位纹理贴图上任意一个点的颜色。
坐标范围：U 和 V 通常被归一化到范围内。一般而言左下角是，右上角是。实际工程中根据图形 API 的不同，原点位置可能有所差异（例如 DirectX 左上角为原点）。

因此，对于模型的每一个顶点，它不仅有空间坐标，还有纹理坐标。这样就能实现纹理像素到模型表面的映射。

你可能会问：模型顶点的 UV 坐标从哪里来？

对于简单几何体，可以通过顶点位置计算得到；但对于复杂的不规则模型，UV 的展平和分配是美术工作者在建模软件中手动完成的。在这里我们只关心 UV 坐标的使用，不深究它的制作。

你又可能会问：我们只知道三角形三个顶点的 UV 坐标，三角形内部的点怎么办？

这就需要用到插值。而在三角形中，有一个非常强大的工具为插值提供了基础——重心坐标。

重心坐标公式

在讲解重心坐标之前，先要理解什么是插值。

插值（Interpolation） 是一种通过已知的离散数据点，在范围内推算新数据点的数学方法。

比如一条具有颜色的线段：左端点是红色，右端点是蓝色。我们想知道线段上比例处的颜色，就可以通过线性插值公式来计算：

当时为红色，时为蓝色，时则是半红半蓝的混合色。

那么三角形内的点呢？三角形有三个顶点，仅靠一个参数无法描述平面内任意点的位置——我们需要至少两个权重才能唯一确定一个内部点（第三个权重可由前两个推导出来）。

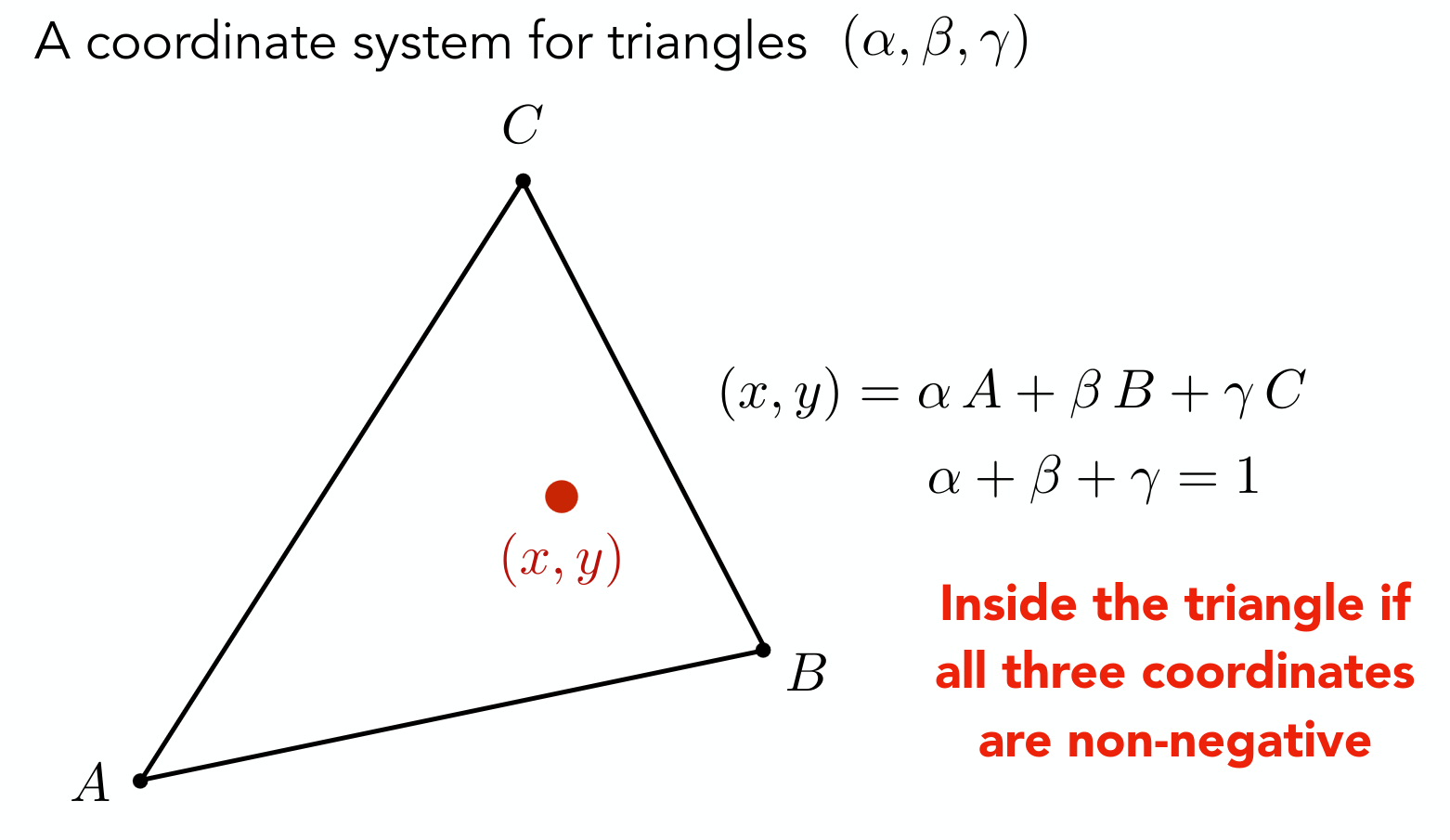

这就是重心坐标的用武之地。假设：

是靠近顶点的权重
是靠近顶点的权重

那么就是靠近顶点的权重，记作。

、、就是重心坐标——一组和为的权重。对于三角形内的任意一点，都有：

、、可以直观地理解为三个顶点对点的”贡献程度”。

那么如何计算这三个权重呢？公式是：

其中表示三角形的面积。换句话说： - 等于与对边围成的小三角形面积除以总面积 - 等于与对边围成的小三角形面积除以总面积 - 等于与对边围成的小三角形面积除以总面积

下面我们来推导这个公式。推导之前，需要先引入一个关键的数学工具——向量的叉乘。

向量的叉乘

向量叉乘（Cross Product，又称向量积、外积）和点乘一样，是向量的一种基本运算。点乘的结果是标量，而叉乘的结果是一个向量——同时垂直于两个相乘向量的新向量。

几何意义

对于叉乘运算，得到的新向量具有以下两个决定性的几何特征：

1. 方向：绝对垂直

新向量同时垂直于和。也就是说，垂直于和所在的整个平面。

在图形学中，这正是计算面法线（Face Normal）的最核心手段。有了法线，光照模型（如 Blinn-Phong）才能计算光线与表面的夹角。

2. 长度：平行四边形的面积

新向量的模长（长度）在几何上恰好等于以和为邻边构成的平行四边形的面积，也就是以和为邻边构成的三角形面积的两倍。

其中为两向量的夹角。

特殊情况：如果和平行，则，，叉积为零向量——因为此时两向量退化成了一条线，无法围成面积。

方向判定

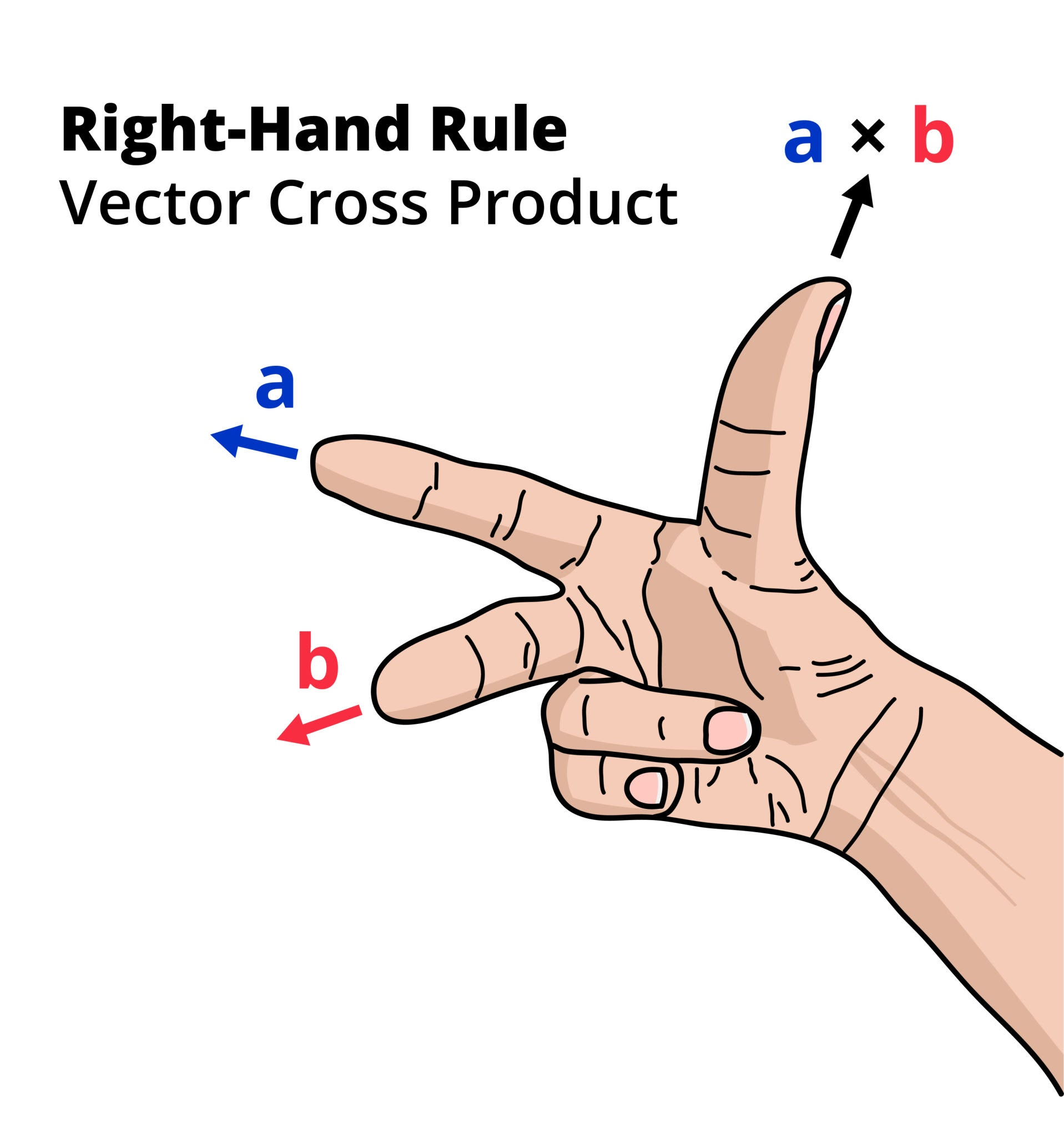

既然垂直于平面，那它到底是”朝上”穿出平面，还是”朝下”穿入平面？这取决于右手定则（Right-hand Rule）：

伸出右手，四指顺着第一个向量的方向。
将四指向掌心弯曲，指向第二个向量的方向（取夹角小于的一侧）。
此时，大拇指所指的方向就是叉积结果的方向。

注意顺序：与的方向恰好相反（），因为右手要翻转过来。

代数计算

在代码实现中，我们不会真的去量角度、画右手，而是直接用向量的分量来算。给定两个三维向量：

它们的叉积可以通过以下公式逐分量计算：

这个公式可以借助三阶行列式来记忆：

其中、、分别是、、轴的单位向量。沿第一行展开这个行列式，就得到了与上面相同的分量表达式。

从代数公式可以直接验证叉乘的两个关键性质：

自身叉乘为零：。这一性质在后续推导中会反复用到。
反交换律：。

重心坐标推导

有了向量叉乘这个工具，我们就可以推导重心坐标公式了。

由和：

将移到等式左边：

写成向量形式：

现在我们想要解出。注意到，将等式两边同时与做叉乘：

等式两边同时取模：

因此：

根据叉乘的几何意义，模长等于两向量围成的平行四边形面积：

代入：

同理，将两边与做叉乘，利用，可解出：

最后：

至此，我们完成了重心坐标公式的完整推导。

重心坐标的使用

有了重心坐标，就能通过三角形三个顶点的属性，插值出三角形内部任意像素的属性值。

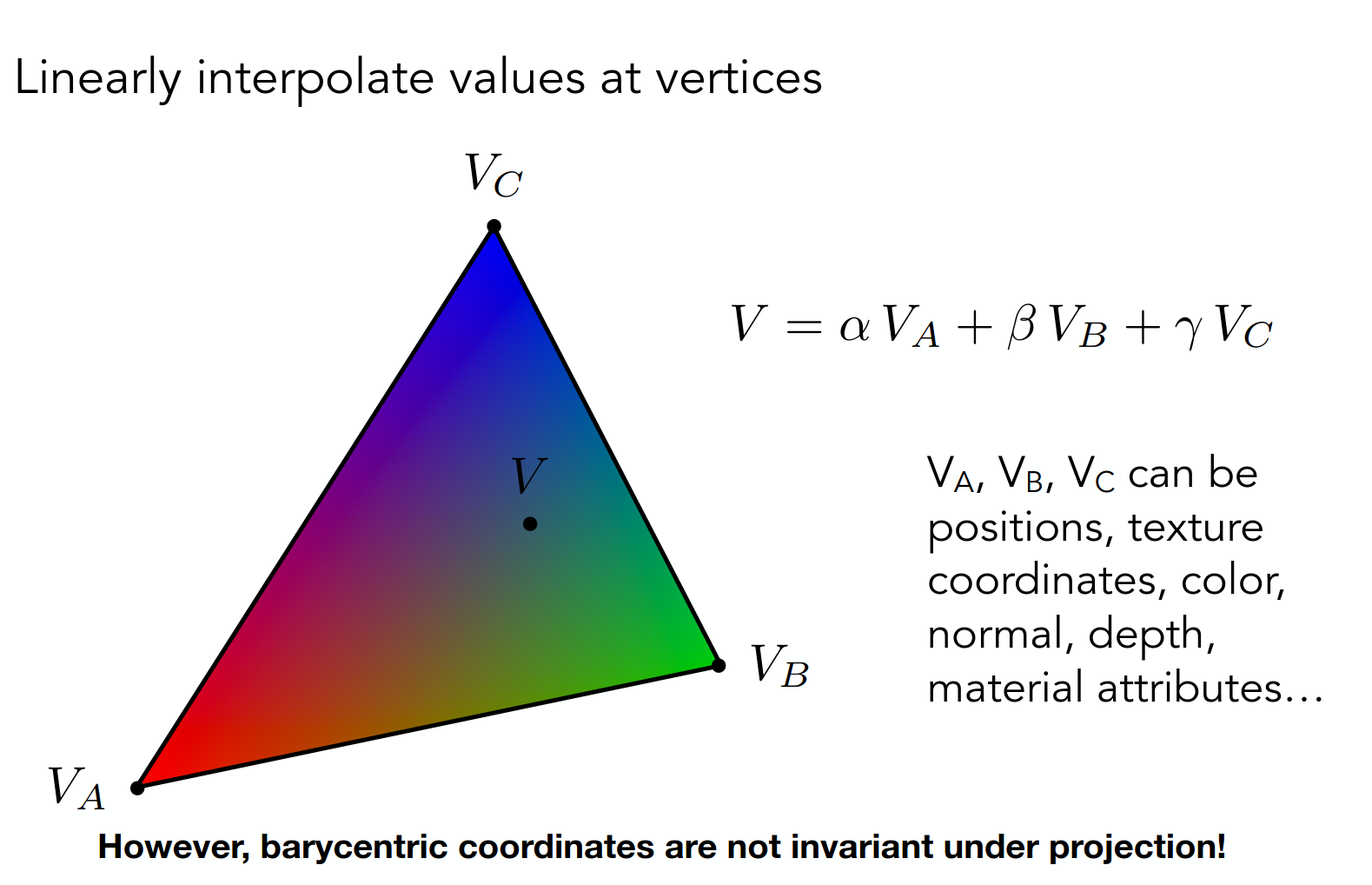

例如，已知三角形三个顶点的 UV 坐标分别为、、，内部点的重心坐标为，则该点的 UV 坐标为：

同样的插值模式也适用于其他属性：

法向量：
颜色：
世界空间位置：

这正是光栅化阶段 GPU 硬件在屏幕空间上做的事：对三角形顶点的每一个属性，用重心坐标做线性插值，然后送入片元着色器。你在 Fragment Shader 里拿到的”插值后法线”和”插值后 UV”，背后就是重心坐标公式在运行。

总结

重心坐标是光栅化管线中的核心数学工具，它解决了”三角形内部的像素从哪里获得属性值”这个问题。通过面积比（即）来加权平均三个顶点的属性，纹理映射、法线插值、颜色平滑过渡等关键渲染步骤才得以实现。
