环境光照与纹理的扩展

前面我们讲了纹理的映射以及走样处理，这一篇我们讲一下纹理贴图的其他用法。

简单来说，在现代 GPU 中，纹理已经不单单是一张贴图了，它的本质是一块高效的内存数据，加上一套硬件加速的范围查询（过滤）机制。

Memory（内存数据）：它本质上是一个多维数组（1D, 2D, 3D），可以在里面存储任何你需要的数字（不仅是 RGB 颜色，还可以是坐标、法线、密度、甚至是复杂的数学查找表）。

Range Query / Filtering（范围查询/过滤）：这是 GPU 硬件层的能力。当你去查某个点的数据时，硬件可以瞬间帮你做双线性插值（Bilinear）、三线性插值（Trilinear）或者各向异性过滤（Anisotropic），并且自带 Mipmap 这种加速空间范围查询、防止走样的机制。

纹理除了作为贴图外，还有很多用法，比如 Environment Lighting（环境光照）、Store Microgeometry（存储微观几何信息）、Procedural Textures（过程纹理）等。

下面我们主要介绍环境光照和几何信息中的凹凸贴图、位移贴图。

环境光照

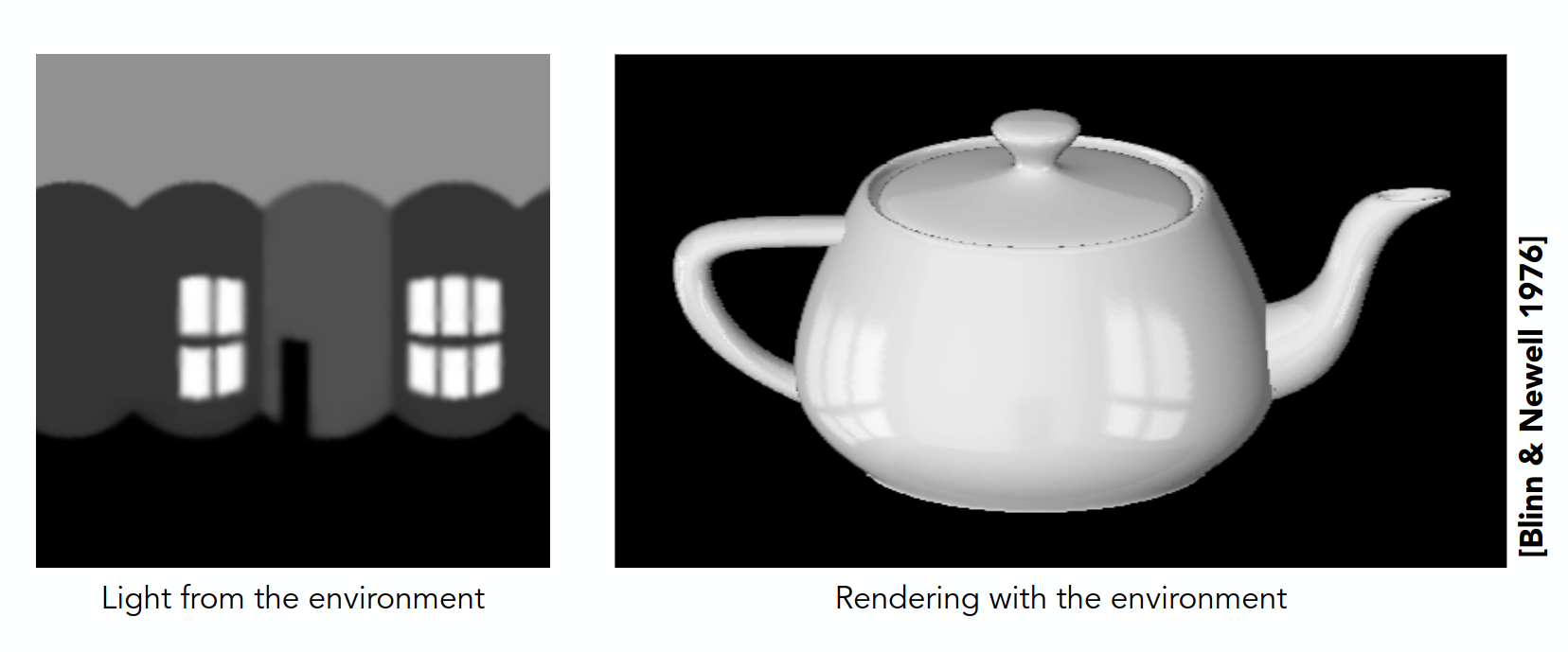

在图形学中，环境光照（Environment Lighting）指的是物体表面接收到的、来自周围整个环境的间接光照。它不是由单一的、明确方向的点光源或平行光源照射产生的，而是周围环境中的光线经过无数次反弹、散射后，从四面八方汇聚而来的光。

对于这些光照，如果我们直接计算会非常麻烦，于是我们想到可以将周围环境的色彩和亮度数据存储在纹理中。渲染时，片元根据自身的属性去这张纹理中进行范围查询。

环境光照的纹理存储方法主要有两种，Spherical Environment Map (球面环境贴图)和Cube Map (立方体贴图)。

球面环境贴图

球面环境贴图（Spherical Environment Map）将整个环境的光照信息存储在一张二维纹理中，就像用鱼眼镜头把周围 360° 的景象拍成一张照片。渲染时，根据片元的反射向量或法线向量，计算出对应的纹理坐标，直接采样这张纹理即可获取环境光照。

这种方法的优点是实现简单，只需要一次纹理采样。

但缺点也很明显：球面映射在靠近极点（顶部和底部）的区域会产生严重的拉伸失真，导致这些方向的环境光精度不均匀。

立方体贴图

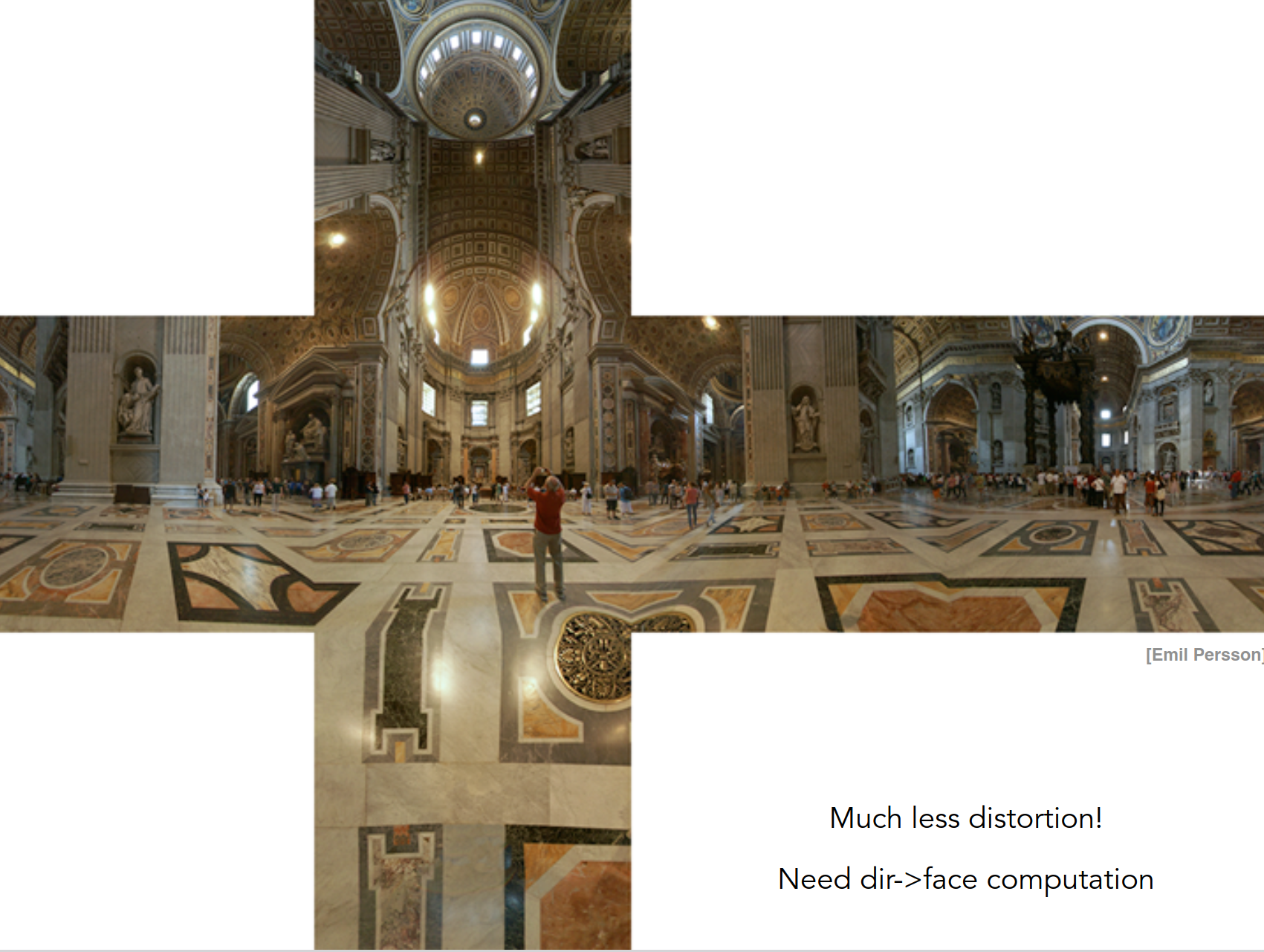

立方体贴图（Cube Map）将环境映射到立方体的六个面上（上、下、左、右、前、后），每个面都是一张正方形的二维纹理。渲染时，根据片元的反射方向，先确定射线击中了立方体的哪个面，再在该面上计算 UV 坐标进行采样。

相比球面贴图，立方体贴图的六个面各自独立、分辨率均匀，不存在极点拉伸失真的问题，因此在实际游戏和实时渲染中应用更为广泛。

球面和立方体贴图的转化

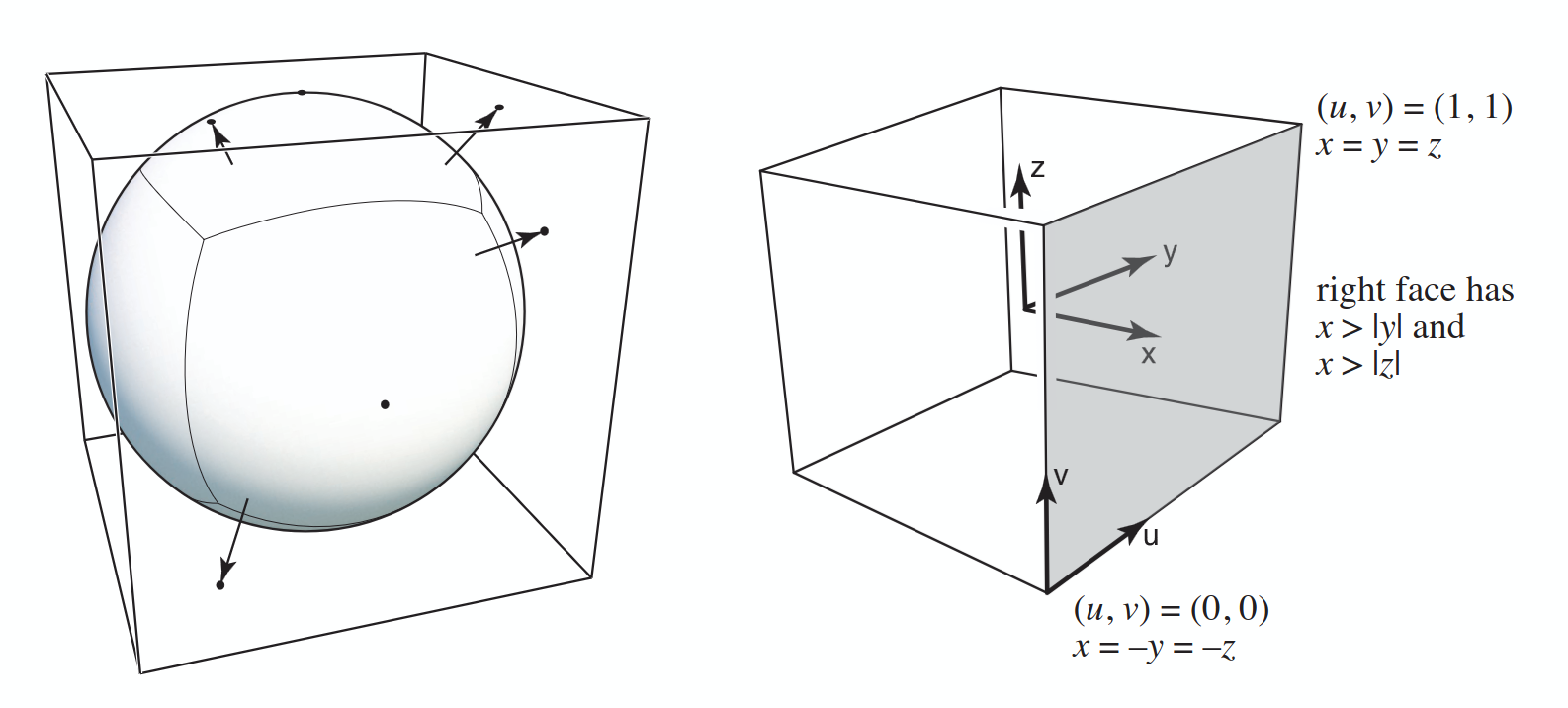

这两种贴图存储方式是可以相互转化的。给定一张球面贴图，可以通过遍历立方体六个面的每个像素，反向计算出该像素在球面上的对应 UV 坐标，将球面贴图的颜色写入立方体贴图对应面中。反之，也可以将立方体贴图展开或重新采样为球面贴图。这种转化在离线预处理阶段完成，运行时直接使用转化后的贴图即可。

凹凸贴图

如果我们想让模型表面实现凹凸效果，我们肯定能想到增加模型的顶点数量，也就是使用更加精细的模型。但是这也就意味着更多的计算量、更高的采样率。有没有什么更简单的方法呢？

答案是有的，我们可以使用凹凸纹理（Bump Texturing）处理。在 3D 图形学中，凹凸纹理处理是一项用来“欺骗眼睛”的核心技术。它的核心目的只有一个：在不增加模型顶点（Vertex）数量的前提下，通过纹理数据改变物体表面的光照反馈，让原本平坦的低模（Low-Poly）呈现出极其丰富的微观几何细节（如皮肤毛孔、砖墙缝隙、金属划痕）。

如图，对于凹凸高度，我们可以用一张黑白灰度图来表示，颜色越浅说明高度越高，反之说明高度越低。

我们知道，光照的计算最关键的是法线，确定了法线向量，我们便可以利用光照模型渲染出逼真的光照。

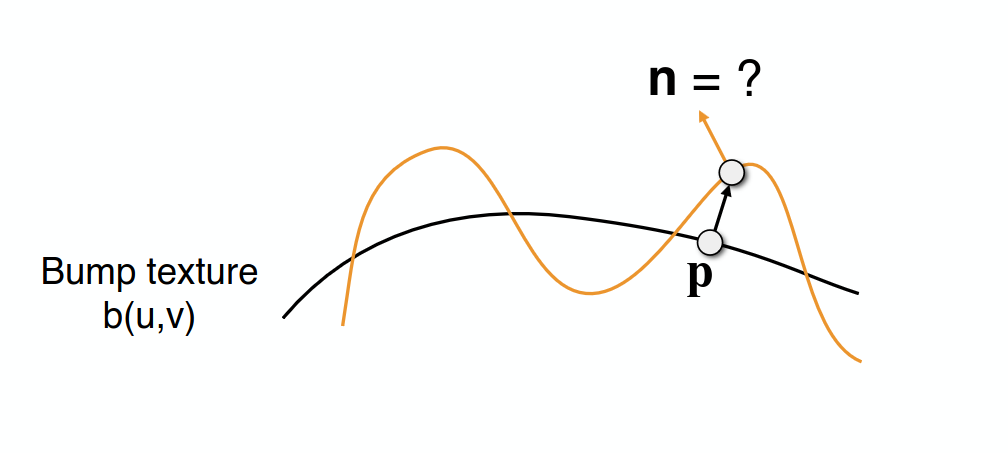

如图，模型原本的法线向量为 ，为了渲染出凹凸纹理下的光照，我们需要求取”凹凸模型”的法线向量 。

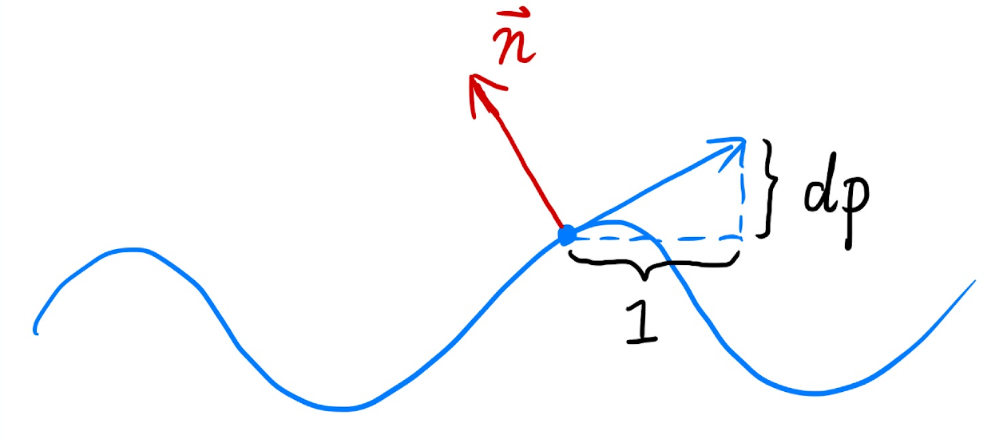

我们可以将纹理采样得到的颜色向量取模，模长代表着颜色的深浅，然后求出采样点附近模长的变化率，得到采样点处的切线向量 。

通过向量运算，我们可以轻松求出与切线向量垂直的向量 。

推广到三维空间，对于二维贴图，我们只需要分别求出 和 方向的变化率，就可以得到向量 。

但是我们得到的法线向量 不可以直接使用，因为我们的向量 是切线空间下的法线向量（）。

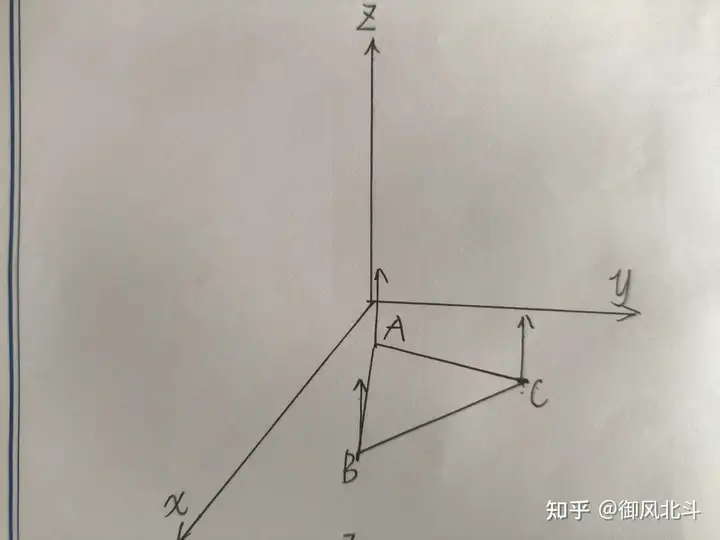

我们在推导 的时候，默认了贴图的 方向是横轴（ 轴）， 方向是纵轴（ 轴），垂直于贴图向外的方向是 轴。

这个以贴图本身为基准建立的局部三维坐标系，就是”切线空间”（Tangent Space）。

如果我们直接将法线向量 与世界坐标下的光源做计算，会得到错乱的光照效果，因此我们需要将法线向量 从切线空间转换到世界空间。

为了实现切线空间到世界空间的转换，我们需要在模型的每一个三角形表面上，找到三根轴在世界空间里的真实朝向。

于是，我们引入了 TBN 矩阵，该矩阵由三条向量构成：

• (Tangent - 切线)：网格表面上，沿着纹理 轴延伸的那个三维世界方向向量。
• (Bitangent - 副切线)：网格表面上，沿着纹理 轴延伸的那个三维世界方向向量。
• (Normal - 原法线)：模型原本平滑表面上，垂直于三角形向外的那个三维世界法线向量（也就是图中原本的法线 ）。

法线向量 的三个分量可以理解为在切线空间内的标准坐标系的运动系数。

比如 ，就可以理解为”向横轴反方向走 ，向纵轴反方向走 ，向垂直方向突起 “。

TBN 与向量 相乘，相当于将这套系数应用到一个世界空间下的坐标系上，于是便可以得到法线向量 在世界空间内的方向。

有了世界空间下的法线向量，我们便可以进行光照的计算了。

位移贴图

对于刚才的凹凸贴图，我们实现了光照的添加，虽然光照会让我们认为模型表面是凹凸不平的，但是存在两个问题：

1. 模型边缘会暴露。如果你去观察模型的轮廓边缘，你会发现它依然是平滑的线，根本没有凹凸起伏。

2. 无法产生真正的自阴影。因为表面实际上是平的，一个凸起由于高度产生的阴影，无法真正遮挡住它后面的微观表面。

因此，我们为了让模型表面点的坐标产生真实变化，引入了位移贴图（Displacement Mapping / Height Mapping）。

它的工作原理是：

• 顶点细分（Tessellation）：GPU 会把原本平坦的低模三角形，在运行时切碎成成千上万个微小的网格顶点。

• 坐标修改：在顶点着色器（Vertex Shader）中，GPU 读取高度图（Height Map）的值 ，然后真正去修改顶点的世界坐标：

这样，原本平坦的表面在几何上真正产生了凹凸，轮廓边缘也能正确显示出起伏，阴影计算也会基于真实变形后的几何体进行，不再有”穿帮”的问题。

位移贴图的代价是显而易见的：它需要在运行时动态生成大量顶点，对 GPU 的计算和带宽要求远高于凹凸贴图。因此在实际工程中，凹凸贴图用于表现微小细节（毛孔、划痕），位移贴图则用于需要真实几何变形的大尺度起伏（如地形、砖墙的深度缝隙）。

总结

纹理在现代 GPU 中远不止”贴图”这么简单——它是一块可高速查询的显存数据，配合硬件插值与过滤机制，可以承载各种图形学数据。

• 环境光照：将周围环境的光照信息存入纹理（球面贴图或立方体贴图），渲染时通过反射方向采样，高效模拟间接光照。
• 凹凸贴图：通过纹理记录高度信息，利用高度变化率扰动法线方向，在切线空间中计算扰动后的法线，再通过 TBN 矩阵转换到世界空间参与光照计算，以极低的性能代价”骗过”人眼。
• 位移贴图：直接修改顶点世界坐标，真正改变几何形状，解决了凹凸贴图在轮廓边缘和自阴影上的缺陷，但代价是更高的计算开销。
