材质与外观
现实生活中，同样的物体，其表面材质不同，光线照射上去所呈现出来的效果也截然不同。在图形学中，为了呈现出真实感，我们也需要针对不同材质的物体渲染出不同的外观。
材质对外观的影响归根结底体现为光线与表面的交互方式。在渲染方程中，这种交互由 BRDF 描述——不同的材质，对应不同的 BRDF。可以简洁地归结为：
接下来，我们从 BRDF 的回顾出发，系统地介绍图形学中的各类材质模型、菲涅耳效应、微表面理论，以及 BRDF 的测量方法。
BRDF 回顾
BRDF（Bidirectional Reflectance Distribution
Function，双向反射分布函数）是连接入射光和反射光的桥梁。它告诉你：从某个特定方向
核心公式：
这个公式的含义可以分为三部分理解：
- 输入端（分母
）：材质表面实际接收到的微观能量。它由入射辐射率 和入射角余弦 共同决定。 - 材质加工（BRDF
）：表面接收到这部分能量 后，材质本身的物理特性（粗糙度、金属度等）决定了能量如何被重新分配。 - 输出端（分子
）：经过材质的重新分配，最终沿着观察方向 射出来的亮度。
基础材质模型
不同类型的材质有不同的反射行为，图形学中用不同的 BRDF 模型来描述它们。

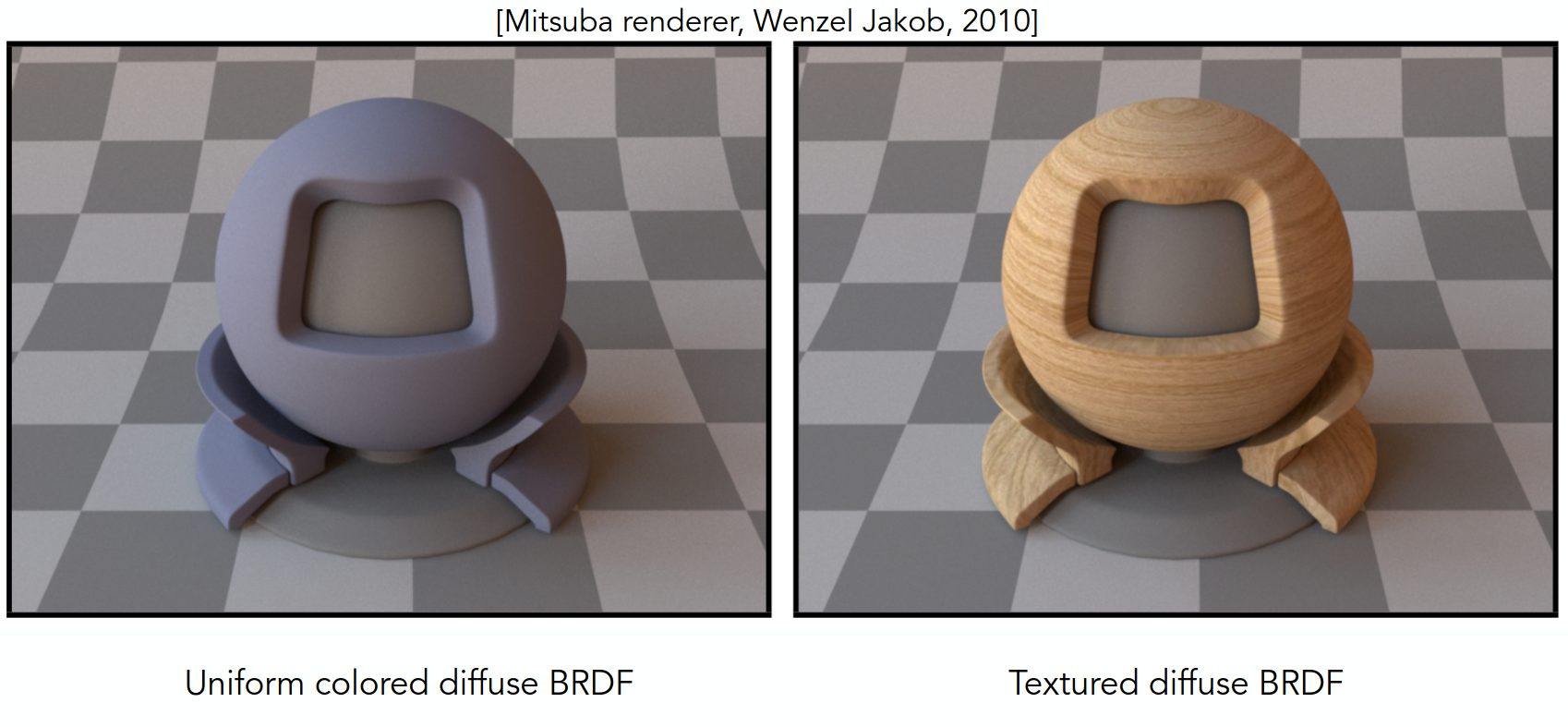

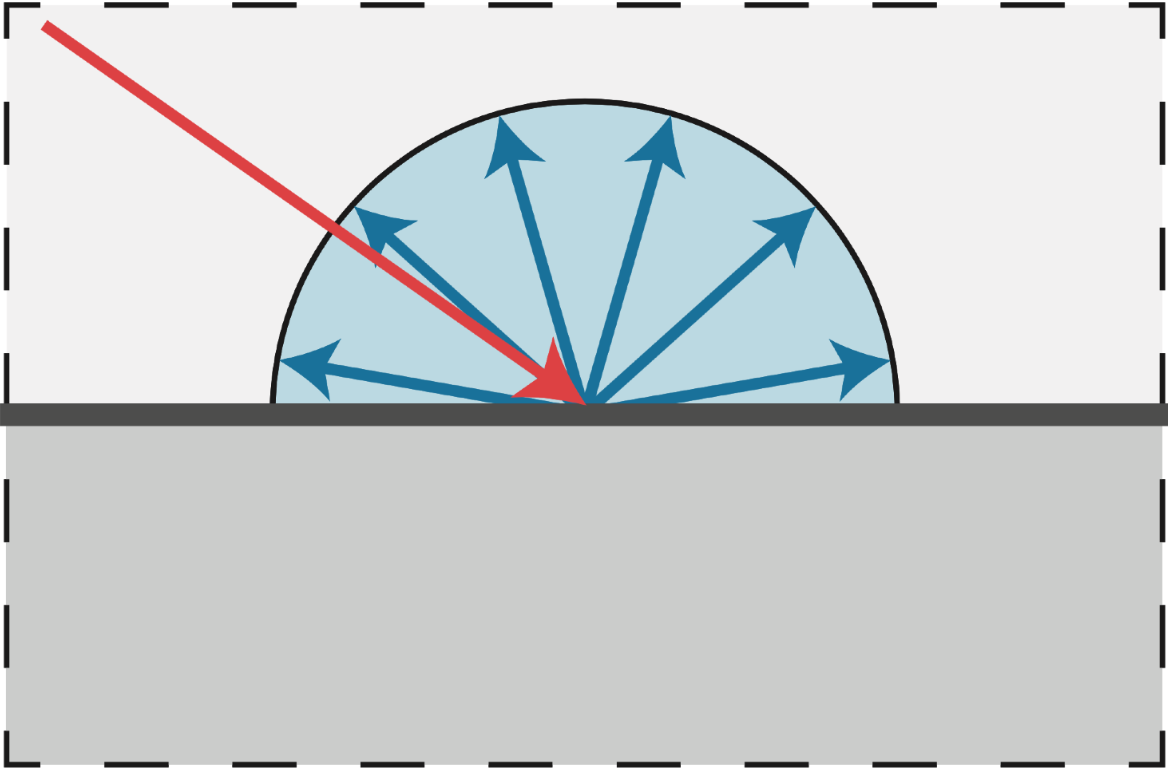

漫反射材质（Diffuse / Lambertian Material）
漫反射材质的特点是光线入射后朝四面八方均匀射出——无论从哪个角度观察，看到表面的亮度都相同。
漫反射的 BRDF 是一个常数：
其中
漫反射模型适用于石膏、粉笔、毛糙织物等粗糙且不透明的表面。

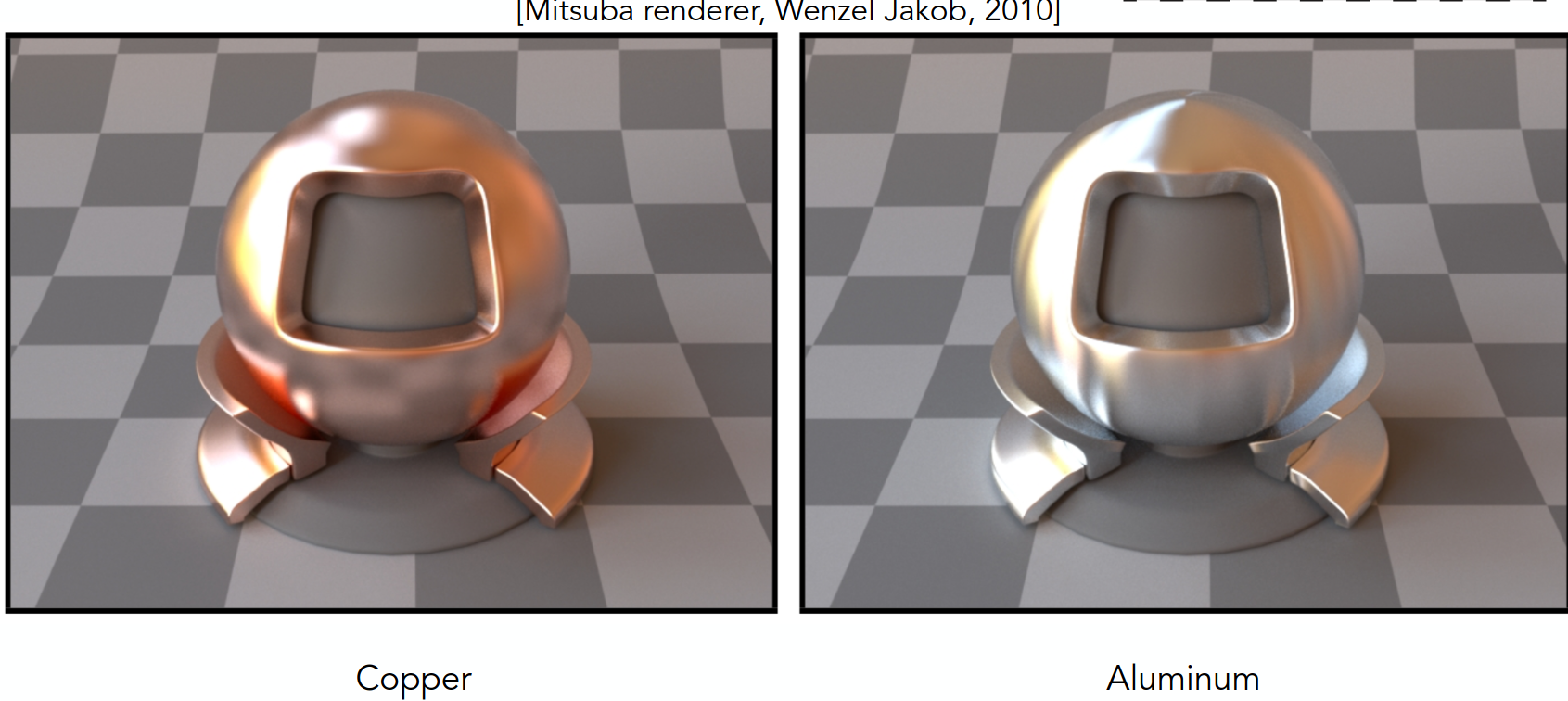

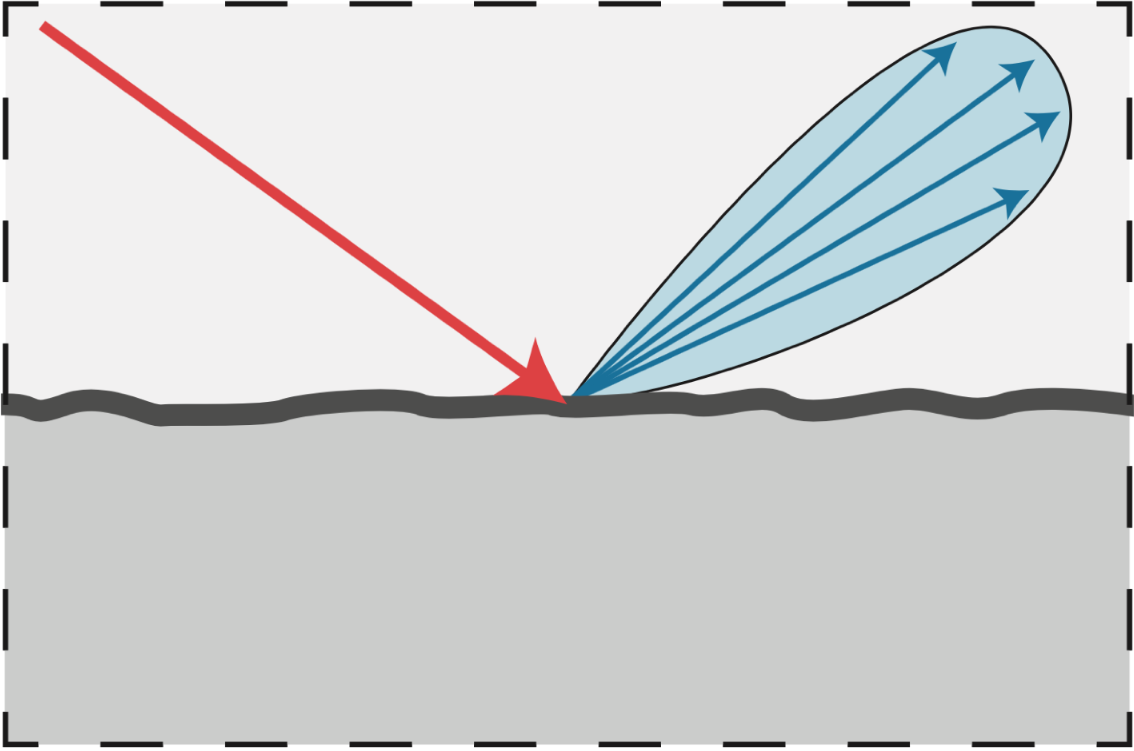

光泽材质（Glossy Material）
光泽材质的表面存在微小的粗糙度，反射光线既不均匀漫射，也不是完美的镜面反射，而是集中在镜面反射方向周围的一个锥形区域内。
常见的光泽材质包括抛光后的金属铜、铝、塑料等。粗糙度越低，反射越接近镜面；粗糙度越高，反射越接近漫反射。

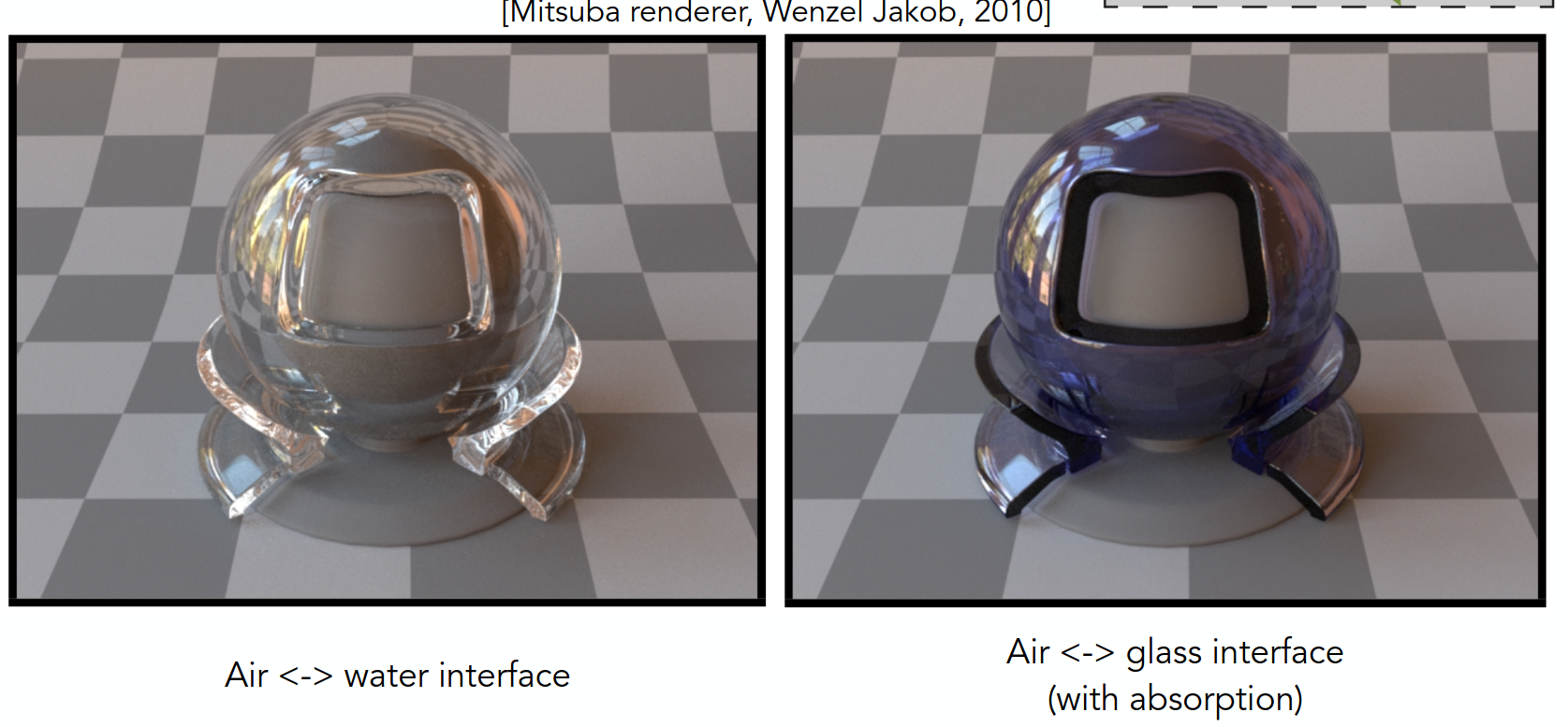

理想镜面反射与折射（Ideal Specular Reflective / Refractive Material）
镜面反射

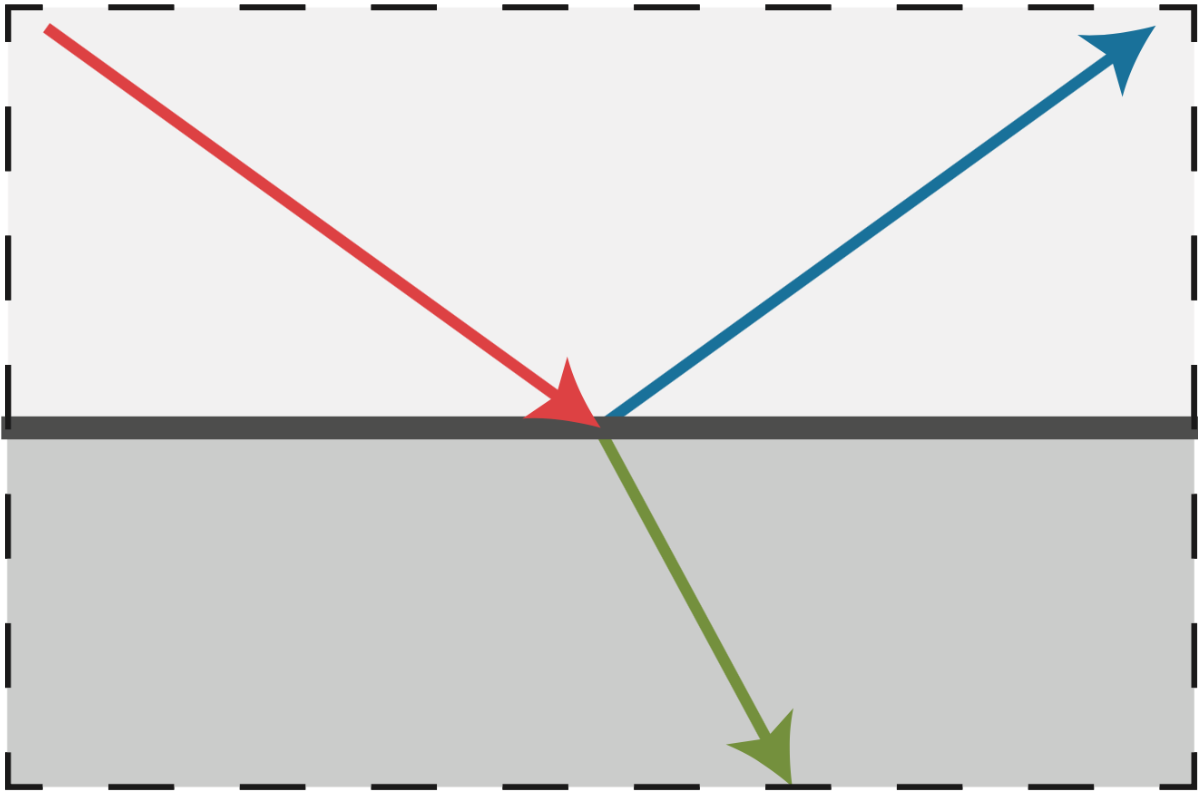

理想镜面反射严格遵循反射定律：反射角等于入射角。设入射光方向为
其中入射角和反射角分别是入射光线、反射光线与表面法线的夹角。

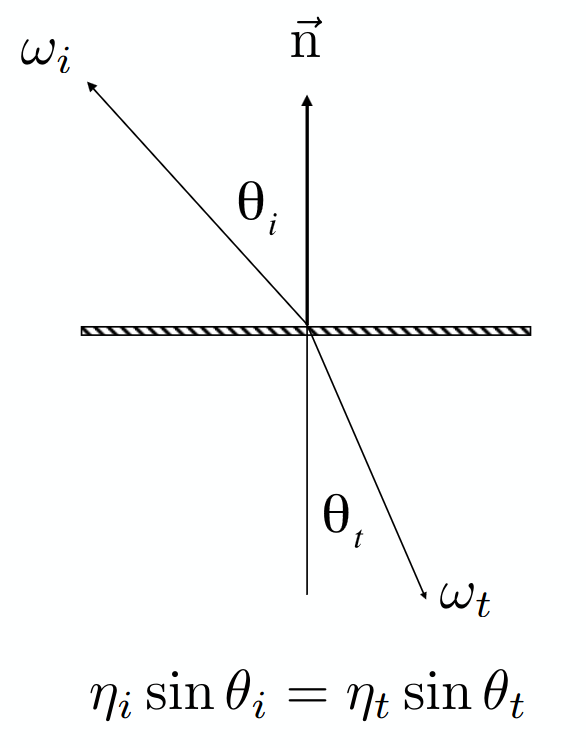

折射
当光线穿过两种不同介质的交界面时，会发生折射。折射的规律由斯涅尔定律（Snell’s Law）精确描述：
其中
常见介质的折射率： - 真空：
折射方向
全反射（Total Internal Reflection）
当光线从光密介质（折射率较高）射向光疏介质（折射率较低），且入射角大于临界角时，光线无法折射出去，会全部反射回入射侧介质——这就是全反射现象。
临界角的计算公式可由斯涅尔定律推导（令
例如，从水底（
菲涅耳项（Fresnel Term）
观察现实世界时你会注意到一个普遍现象：物体的反射率与入射角密切相关。入射光线越接近切线方向（掠射角，Grazing Angle），反射率越高。
一个直观的例子：当你的视线接近垂直于桌面时，桌面上书本的倒影很模糊；当你的视线接近平行于桌面时，书本的倒影变得非常清晰。
不同材料的菲涅耳特性有显著差异：

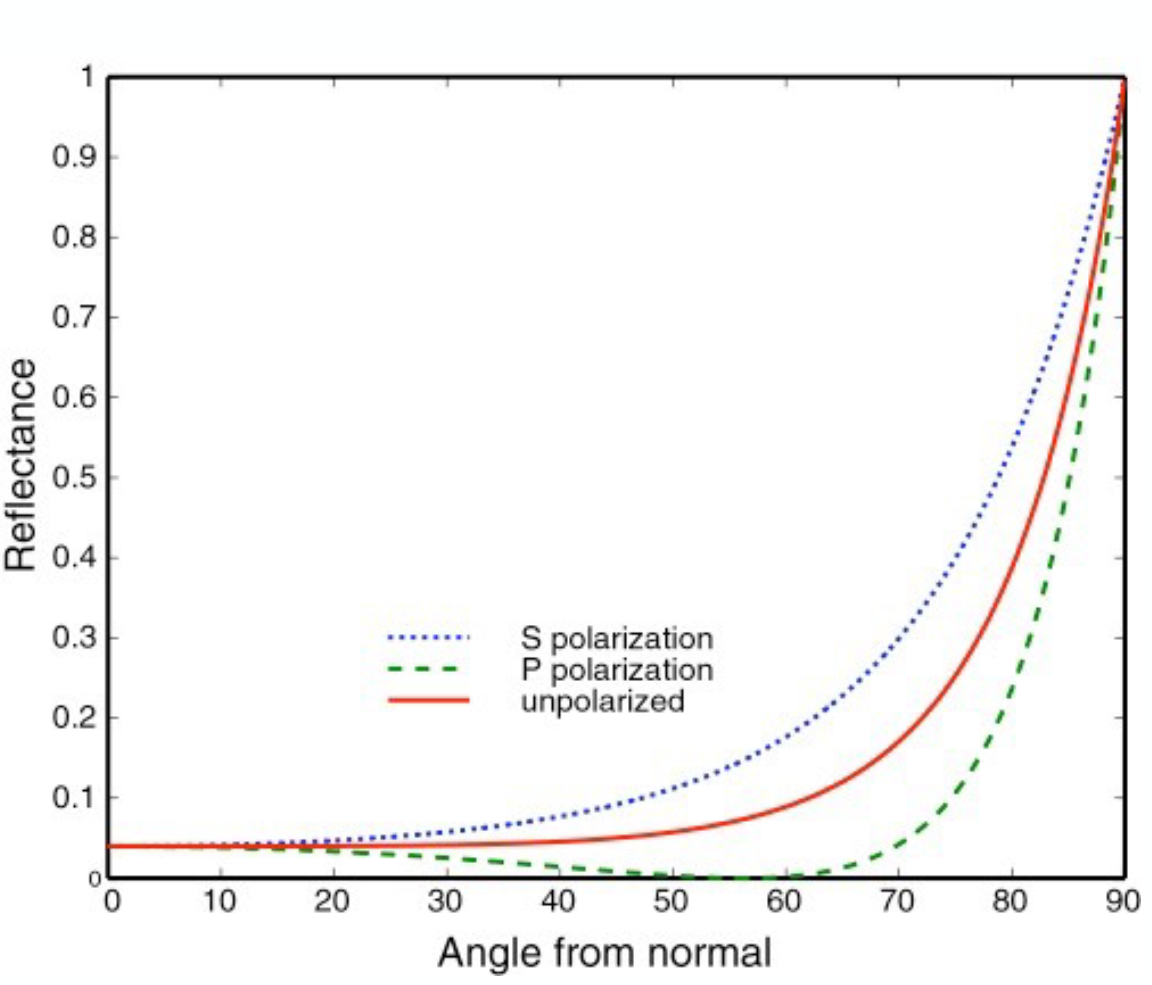

绝缘体（Dielectric）：垂直入射时反射率很低（如玻璃约 4%），掠射角时接近 100% 反射。表现为”正面看透明，斜着看像镜子”。
![导体菲涅耳曲线]()

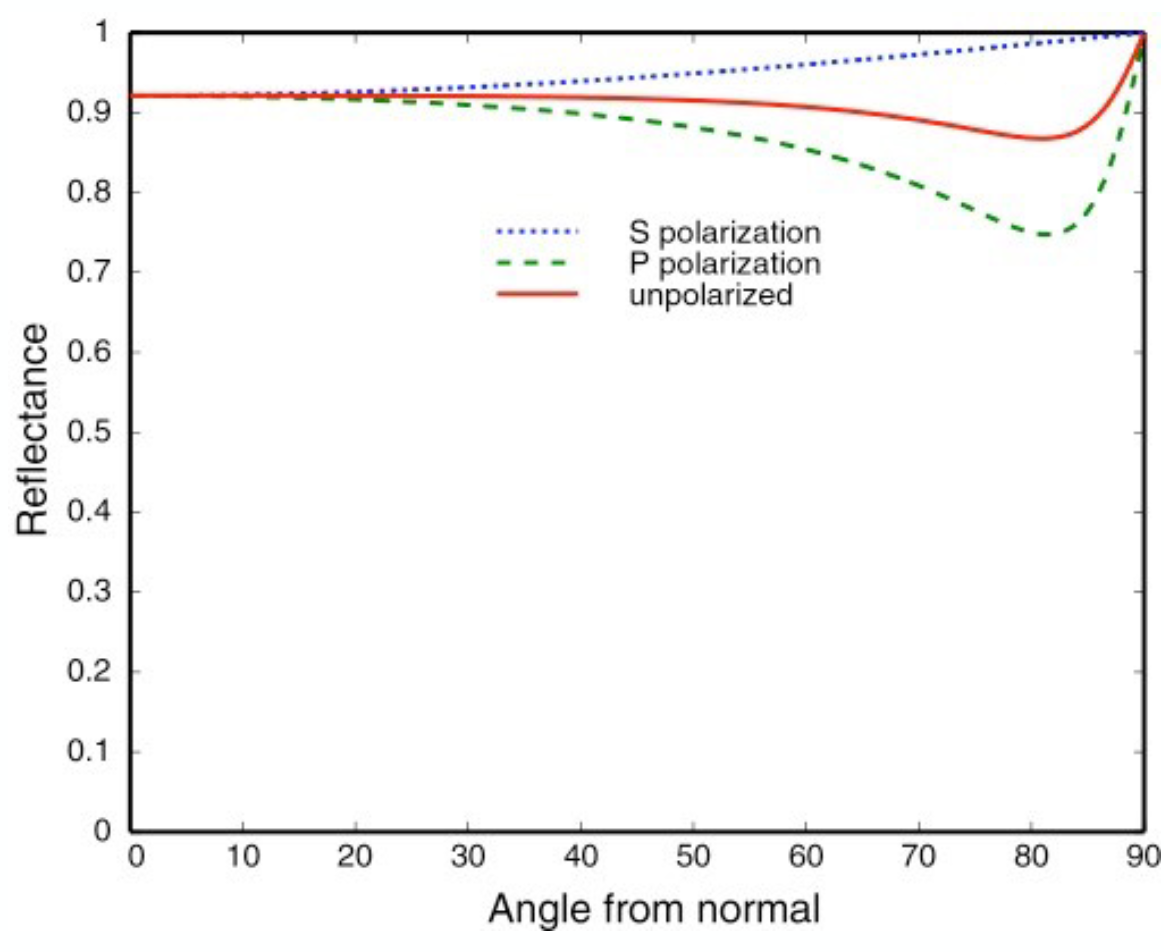

导体（Conductor / Metal）：在各个角度均保持较高的反射率，曲线整体上移。因此金属即使正面看也很有光泽。
精确计算菲涅耳项需要考虑光的偏振（s 偏振和 p 偏振），使用完整的菲涅耳方程。但在实际渲染中，通常使用 Schlick 简化近似公式已足够准确：
其中
例如，空气（
对于导体，由于其折射率为复数，
微表面模型（Microfacet Model）

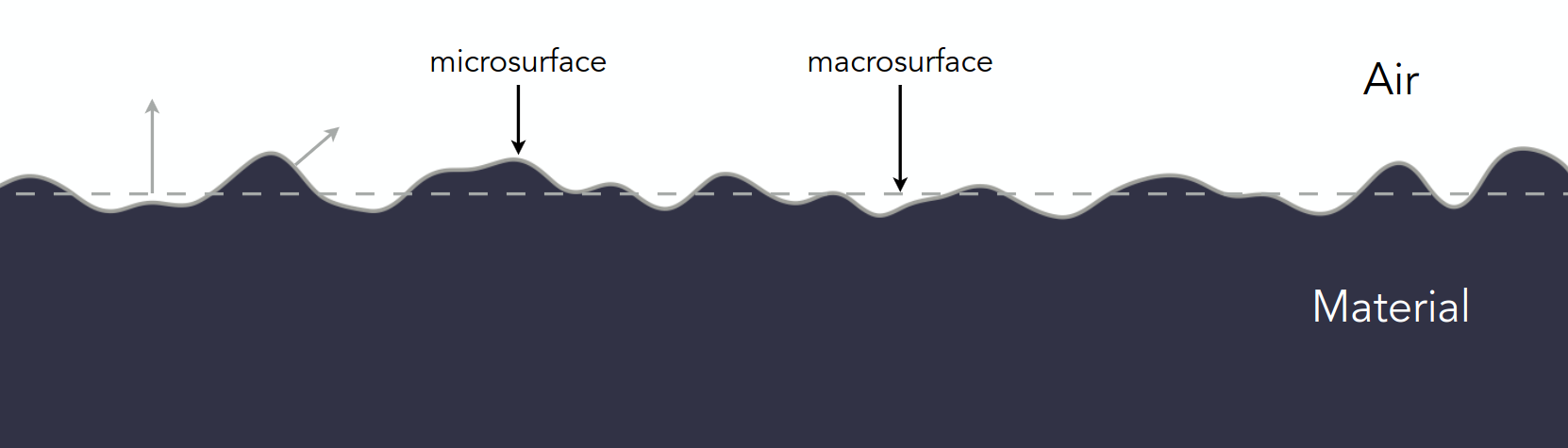

核心思想
微表面模型是目前基于物理渲染中最广泛使用的表面反射模型。其核心思想是：
- 宏观视角：表面看似平坦但粗糙，整体反射行为是漫反射与镜面反射的混合。
- 微观视角：表面由无数微小的微法面（Microfacets）组成，每个微法面本身都是完美的镜面反射体，各自拥有独立的微观法线。
BRDF
的形状取决于：有多少微法面的法线恰好指向半程向量方向——这些微法面才能将入射光

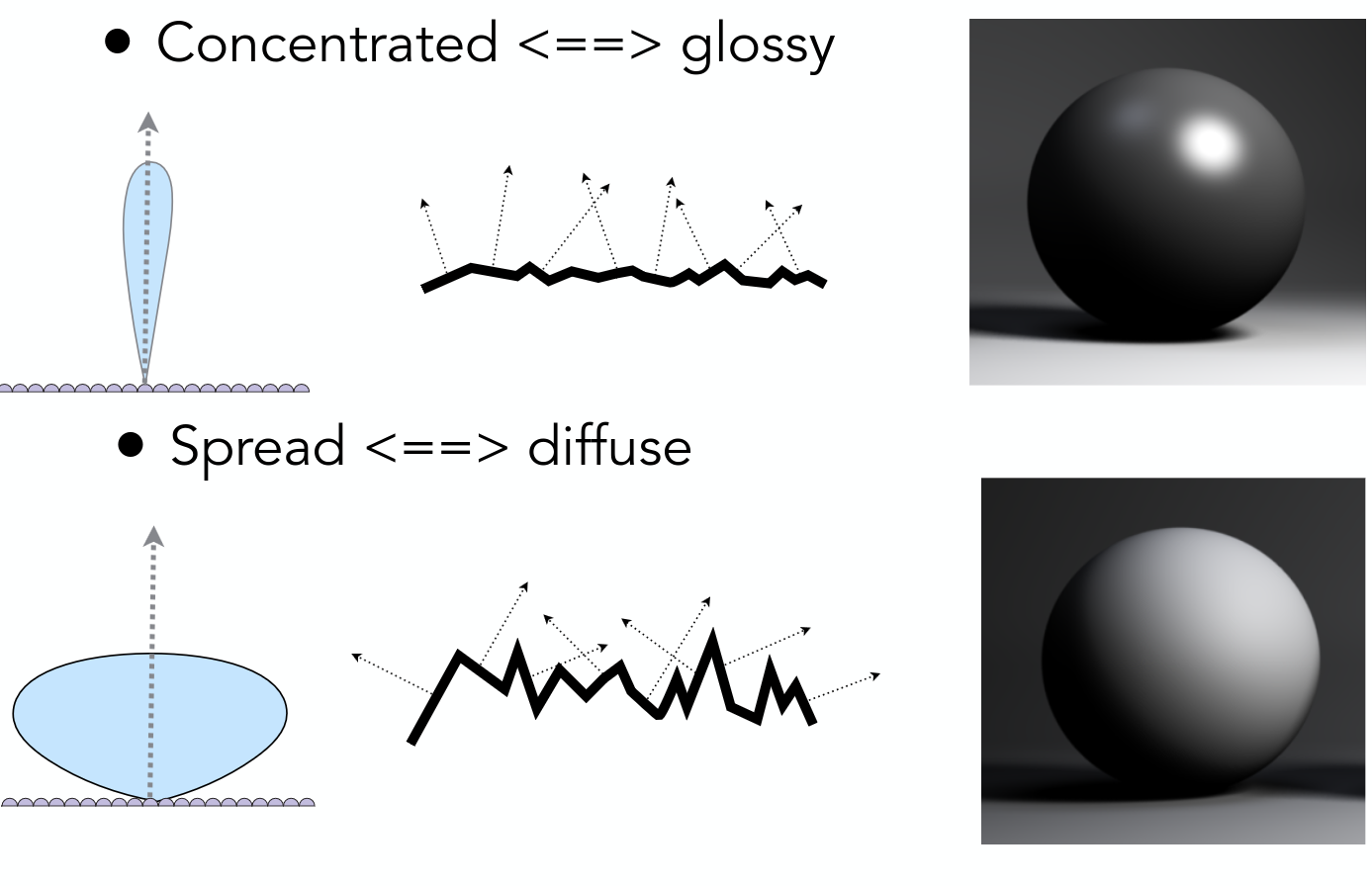

微表面法线分布的集中程度决定了材质的外观：
- 法线分布集中 → 表面近似镜面（Glossy）
- 法线分布分散 → 表面近似漫反射（Diffuse）
半程向量
在介绍微表面公式之前，需要先理解半程向量（Half Vector）的概念：
半程向量是入射方向
微表面 BRDF 公式
微表面模型的 BRDF 由三项核心因子相乘构成：
其中各项的含义如下：
— 菲涅耳项（Fresnel Term）：描述在给定入射角下有多少光被反射（其余被折射/吸收），通常使用 Schlick 近似公式计算。它决定了反射率随角度的变化规律。 — 几何遮蔽项（Geometry / Shadowing-Masking Term）：在微观尺度上，微法面之间会互相遮挡。一部分入射光被前面的微法面挡住（Shadowing），一部分反射光被挡住（Masking）。 项负责修正这种微观几何遮挡导致的能量损失。没有此项，粗糙表面在掠射角下的反射会过亮。 — 法线分布函数（NDF, Normal Distribution Function）：描述微观法线在各个方向上的分布密度。它的输入是半程向量 ，输出是法线方向恰好等于 的微法面比例。NDF 的形状直接决定了高光的宽度和形态。

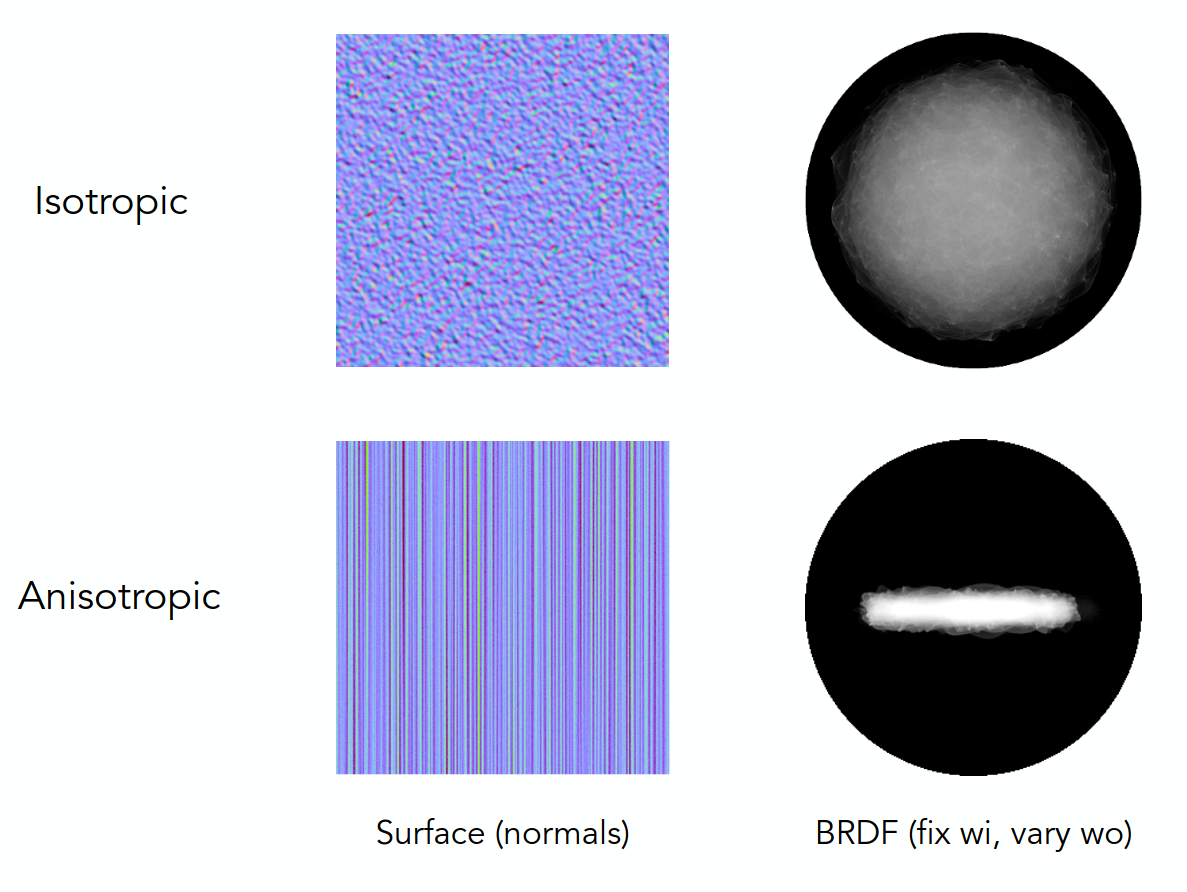

各向同性与各向异性材质
各向同性（Isotropic）材质：如果将表面绕其法线方向旋转，反射外观不变。其
BRDF 值仅取决于入射角
因为旋转时
各向异性（Anisotropic）材质：表面在不同切线方向上具有不同的微纳结构或粗糙度，导致反射外观随旋转而改变。其
BRDF 直接依赖于具体的方位角
典型的各向异性材质包括拉丝金属（如拉丝不锈钢）、CD 光盘表面、毛发和织物等。这些材质的共同特征是表面在某一方向上存在有规律的条纹或沟槽。
BRDF 的数学性质
一个物理正确的 BRDF 需要满足以下数学性质：
非负性（Non-negativity）：
。反射的能量不可能为负值。 互易性（Reciprocity Principle / Helmholtz 互易律）：
。交换入射方向和观察方向，BRDF 值保持不变。这一性质确保了光路的可逆性。 能量守恒（Energy Conservation）：反射的总能量不能超过入射的总能量。对于任何入射方向
，出射方向在所有可能方向上的积分结果不得超过 ： 如果积分等于
，意味着表面完全反射所有入射能量（无吸收）。大多数真实材质会吸收一部分能量（转化为热能），所以积分严格小于 。 线性（Linearity）：BRDF 对入射光照是线性的，即来自不同方向的光照贡献可以独立计算后累加——这正是渲染方程中积分形式成立的基础。
BRDF 的测量
对于真实世界中的材质，直接基于物理理论推导 BRDF 极其复杂——很多材料（如汽车漆、布料、人皮肤）的微观结构难以用简单的解析模型精确描述。因此，直接测量真实材质的 BRDF 数据是实现逼真渲染的重要手段。

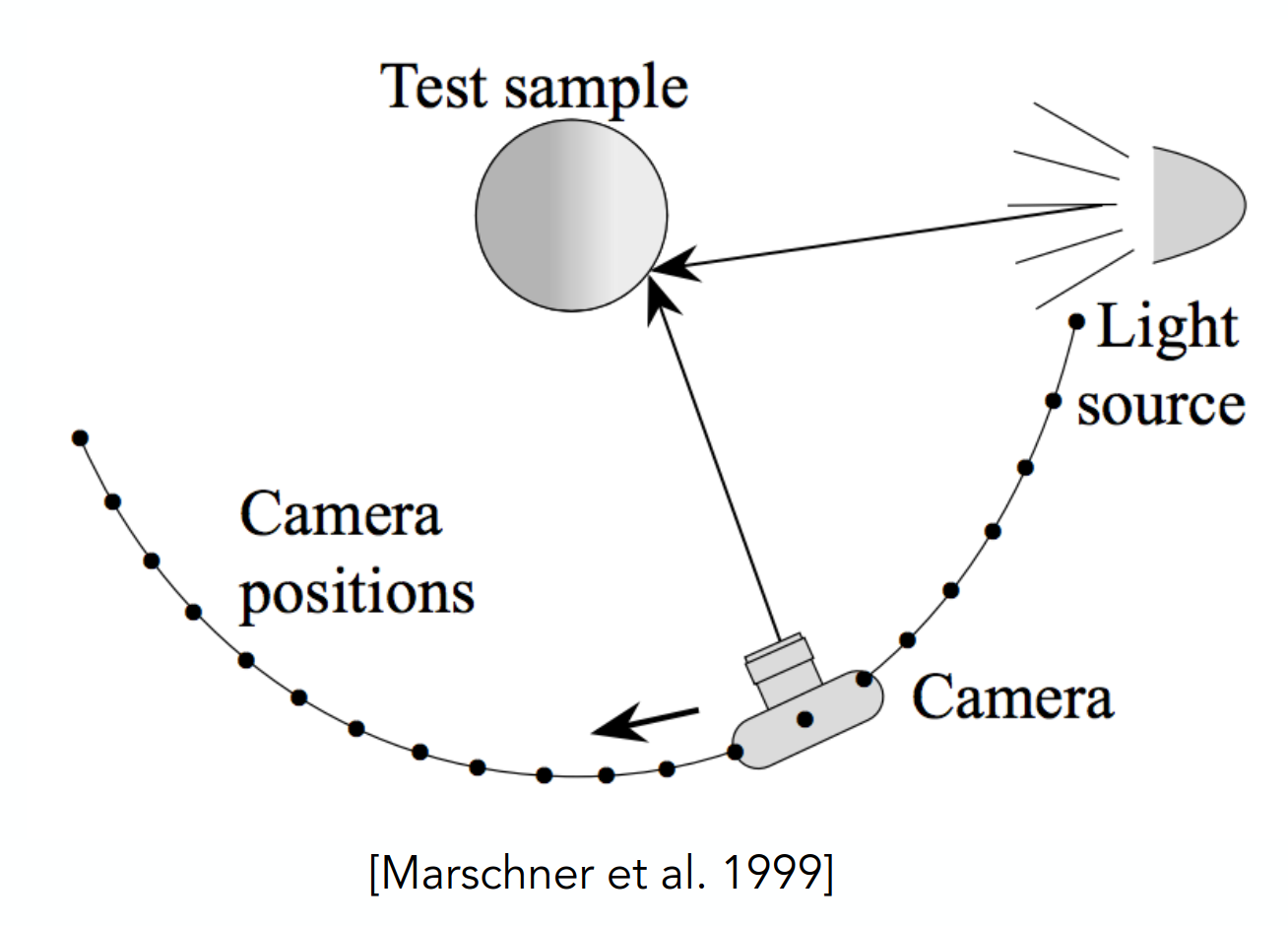

BRDF 的测量需要一个能够精确控制入射方向和观察方向的装置（Gonioreflectometer，角度反射仪）。其基本工作流程如下：
- 固定入射方向：使用准直光源从特定方向
照亮材质样本。 - 扫描观察方向：用探测器在半球空间的各个观察方向
上测量反射辐射率。 - 记录数据：对所有
的排列组合重复测量，得到完整的四维 BRDF 数据。
实测得到的 BRDF 数据被广泛收录于材质数据库（如 MERL BRDF Database），在电影特效、工业设计和文化遗产数字化等领域有重要应用。
总结
材质与外观的本质是对光线与表面交互方式的建模：
- BRDF 是描述材质反射行为的核心数学工具——不同材质 = 不同 BRDF。
- 基础材质模型提供了从简单到精确的分层描述：Lambertian
漫反射
Glossy 光泽 理想镜面反射/折射。 - 菲涅耳项解释了反射率随角度的变化，Schlick 近似是实践中最高效的计算方式。
- 微表面模型是当代 PBR 的基石——通过法线分布函数
、几何遮蔽项 和菲涅耳项 ，从微观几何出发推导宏观反射。 - 各向同性与各向异性扩展了 BRDF 的表达能力，使其能描述拉丝金属、毛发等复杂材质。
- BRDF 测量为无法解析推导的真实材质提供了数据驱动的替代方案。
