三角形特性与消隐算法

2026年05月27日 2.4k 字大概 9 分钟

这篇文章主要是对前面知识点的补充，主要围绕两点展开：一是三角形的数学特性，解释为什么图形学中所有场景和模型都由无数个三角形拼接而成；二是消隐算法，即在一个三维场景中判断哪些物体或面被遮挡，只把看得见的部分渲染到屏幕上。

三角形特性

1. 它是最基础的多边形（最少顶点数）

1 个顶点是点，2 个顶点是线，3 个顶点才能构成面。使用三角形意味着用最少的数据量来描述一个面——如果使用四边形或五边形，传输和存储的顶点数据和拓扑关系会变得复杂得多。

2. 三角形必定是”共面的”（保证绝对平坦）

三点确定一个平面。无论你怎么在三维空间中移动三角形的三个顶点，它们永远都在同一个平面上。如果使用四边形，很可能出现某一个顶点和其他三个顶点不共面的情况，导致渲染出现裂缝或折叠。

3. 三角形一定是凸多边形（Convex）

三角形的内角和是，每一个内角都必然小于，也就是说三角形百分之百是凸多边形。

凸多边形使光栅化、裁剪以及填充等操作简单高效。GPU 只需要用重心坐标判断就能快速知道一个像素在不在三角形里面。如果是凹多边形，判断像素是否在其内部的计算量会急剧上升。

4. 重心坐标插值（Barycentric Coordinates）非常完美

在后续要介绍的着色中，我们需要对三角形面进行涂颜色、贴纹理、算光照等操作。如果对三角形内部每一个像素都执行这一整套计算，开销会非常大。因此我们一般只对顶点进行计算，而对三角形内部的像素使用插值。

三角形拥有一种非常优雅的数学工具——重心坐标插值。给定三角形内部任意一点，它都可以被三个顶点唯一且线性地表示：

$其中$

利用这个权重，GPU 可以以极快的速度、非常均匀地计算出三角形内部任何一个像素的颜色、深度和纹理坐标。这种线性插值在硬件层面实现起来极其简单——这也是重心坐标在消隐算法中扮演关键角色的原因：Z-Buffer 需要的每个像素深度值，正是通过对顶点深度做重心坐标插值得到的。

5. 任何复杂的多边形都可以拆分成三角形（万物皆可三角化）

无论是四边形、五边形，还是复杂的曲面（如 NURBS、贝塞尔曲面），在数学上都可以非常轻松地被三角化。由此，GPU 可以专注于优化三角形渲染这一种图元，用最简单的流水线处理最大的吞吐量。

图形学选择三角形，是数学上的必然（共面、凸多边形、完美插值）与硬件设计上的最优解的统一。

消隐算法（Hidden Surface Removal）

前面我们讲了三维空间内的投影，所有物体最终都会被渲染在二维屏幕上。这便产生了一个问题：如果不同物体上的两个点最终映射到屏幕的同一坐标，该渲染哪一个？答案是根据它们的深度来判断——深度浅（离相机近）的像素应该覆盖深度深（离相机远）的像素。

消隐算法正是为了解决这一问题而设计的。图形学中的消隐算法主要分为两大类：

类别	处理对象	核心问题
图像空间级（Image-space）	屏幕像素	“对于屏幕上的像素，哪个物体表面离眼睛最近？”
空间物体级（Object-space）	三维几何体	“在三维空间中，物体是否在物体的前面？”

图像空间消隐算法

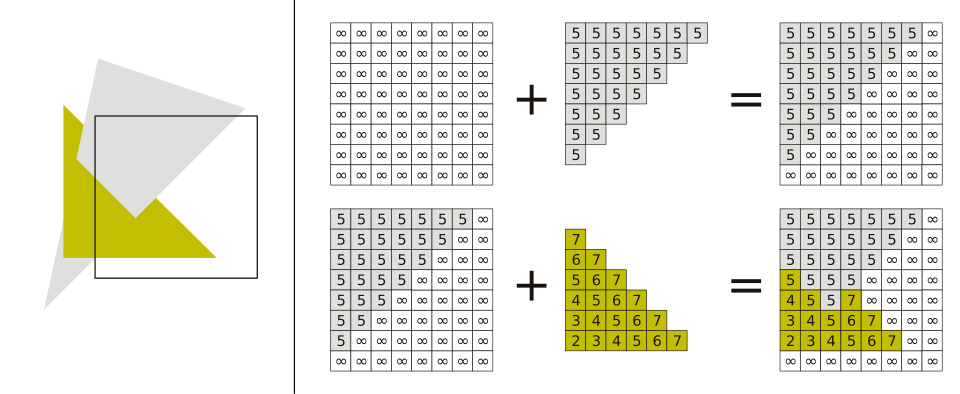

深度缓冲算法（Z-Buffer / Depth-Buffer）

这是目前现代 GPU 和游戏引擎（如 Unity、Unreal）中使用最广泛的消隐算法。

原理： 在内存中开辟一块和屏幕像素一一对应的缓冲区，称为 Z-Buffer（深度缓冲）。里面存储的是当前每个像素点对应的最近物体的深度值。

具体步骤：

初始化时，将屏幕所有像素的深度值设为无穷远（最大深度）。
遍历场景中的每一个三角形，利用重心坐标插值计算它在屏幕上覆盖的每个像素的深度值。
如果新算出来的深度值比 Z-Buffer 中记录的深度值更近，就用新物体的颜色更新该像素，并更新 Z-Buffer 中的深度值；否则，直接丢弃。

优点：

极其简单，非常适合硬件加速
不需要对物体进行排序，支持任意顺序提交三角形
硬件层面的晶体管实现成本极低

缺点：

占用额外的显存（存储深度图，通常为 24-bit 或 32-bit 浮点）
如果两个面靠得极近，会因为浮点数精度不足产生锯齿状闪烁（称为 Z-fighting）。缓解方法包括增大近平面距离、使用反向深度缓冲（Reversed-Z）等
无法处理透明物体（透明物体需要额外排序，不能简单用深度判断）

空间物体级消隐算法

这类算法在三维世界坐标系中直接对物体进行几何运算和排序。实际渲染管线通常会在进入像素着色之前先用此类算法做预处理，大幅削减需要处理的面数。

背面剔除（Back-face Culling）

这是最简单、也是最高效的空间物体级消隐算法。对于任何一个构成封闭表面的多边形网格（Mesh），朝向背离相机的面永远被朝向相机的面遮挡。渲染这些”背面”是纯粹的浪费——背面剔除可以在几何处理阶段消除大约 50% 的多边形。

判别方法： 利用面的法向量与视线方向的点积。

设多边形面的外法向量为，从面上一点指向相机的视线向量为：

若：面朝向背离相机（背面），直接剔除
若：面朝向相机（正面），保留并继续处理

在实际实现中，经过投影变换后，通常会利用多边形投影到屏幕后的顶点绕序（Winding Order）来判断。约定正面为逆时针（CCW），若投影后变为顺时针，说明当前看到的是背面，可以丢弃。

优点： 仅需一次点积运算或绕序判断，硬件实现极其简单，且在管线早期就能削减近一半的面数。

缺点： 仅对封闭曲面有效；渲染半透明物体时不能启用（需要同时看到正反面）。

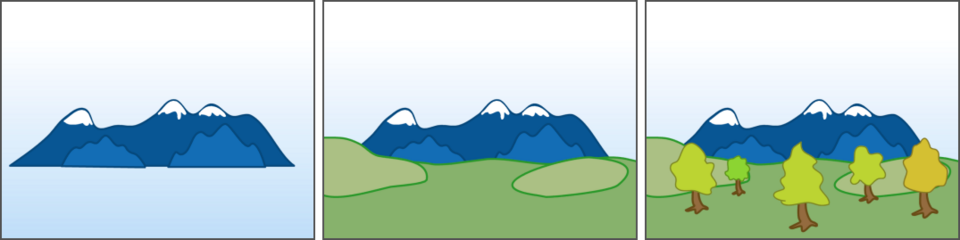

画家算法（Painter’s Algorithm）

顾名思义，就像画家画油画一样：先画远处的背景，再画中景，最后画近处的物体——后画的自然就覆盖了先画的。

原理： 将场景中的所有多边形按照距离视点的远近进行从远到近的排序，然后严格按照排序结果依次绘制到屏幕上。

优点： 可以自然地处理半透明物体（如玻璃、烟雾），因为图层逐个叠加恰好符合透明混合的需求。

缺点： 无法处理互相循环遮挡或交叉相交的情况。

例如：挡住的一部分，挡住的一部分，又挡住的一部分（类似石头剪刀布的循环相克关系）。此时不存在一个合理的从远到近的绘制顺序，画家算法完全无法处理。实际中通常通过 BSP 树（Binary Space Partitioning） 等数据结构将多边形预先拆分来解决此问题。

现代引擎中的消隐管线

在实际的现代图形引擎中，消隐机制通常是多种算法协同工作的分层体系，按照执行顺序从前到后依次为：

视锥体裁剪（Frustum Culling）——剔除完全不在视野内的物体
背面剔除（Back-face Culling）——干掉物体背向相机的面（~50% 的三角形）
遮挡剔除（Occlusion Culling）——提前剔除被前方大物体完全挡住的物体
深度缓冲（Z-Buffer）——在像素级别进行最终、最精准的逐像素消隐

前三个步骤在几何处理阶段削减了大量不需要渲染的面，让最终的 Z-Buffer 只需要处理真正可能可见的像素——这正是现代 GPU 能够以极高帧率渲染复杂场景的核心策略。

总结

三角形的五大特性（最少顶点数、严格共面、必定凸多边形、重心坐标插值、可三角化）使其成为图形学不可替代的基本图元。
消隐算法分为图像空间级和空间物体级两大类。Z-Buffer 是像素级的最终保障，背面剔除和画家算法在几何阶段提前削减面数，两者相辅相成共同构成了现代渲染管线中高效的可见性判定体系。
